Une autre améliore de notre pot à crayon, avec une image.
Dans ce nouveau tutoriel, on va faire la même chose que dans le précédent, mais ont va remplacer le texte par une image.
L’image doit être au format SVG.
Voici un site pour convertir des images au format SVG : https://convertio.co/fr/jpg-svg/

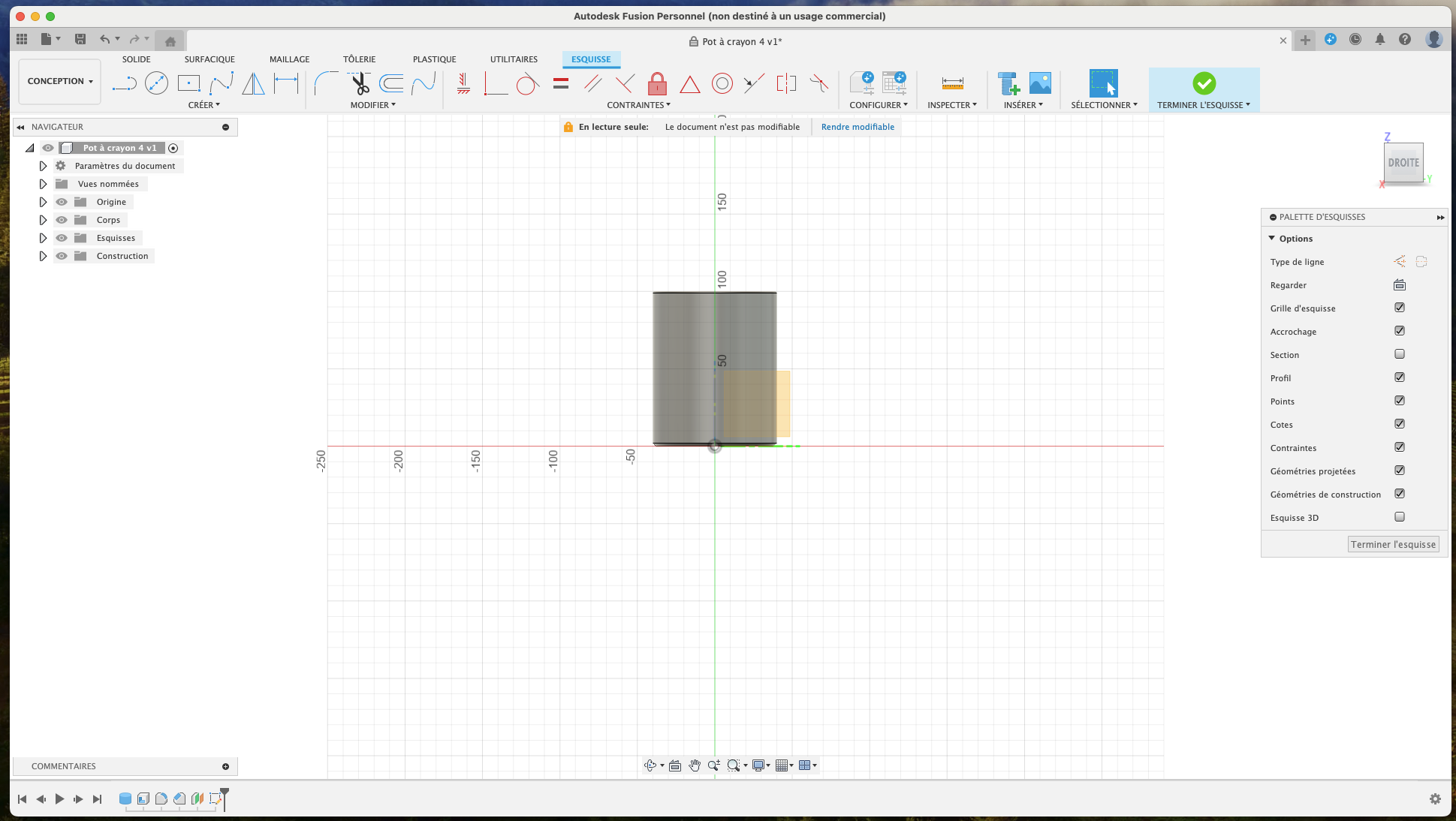

Ont reprend l’ancien tuto jusqu’à la création de l’esquire sur le plan décalé.

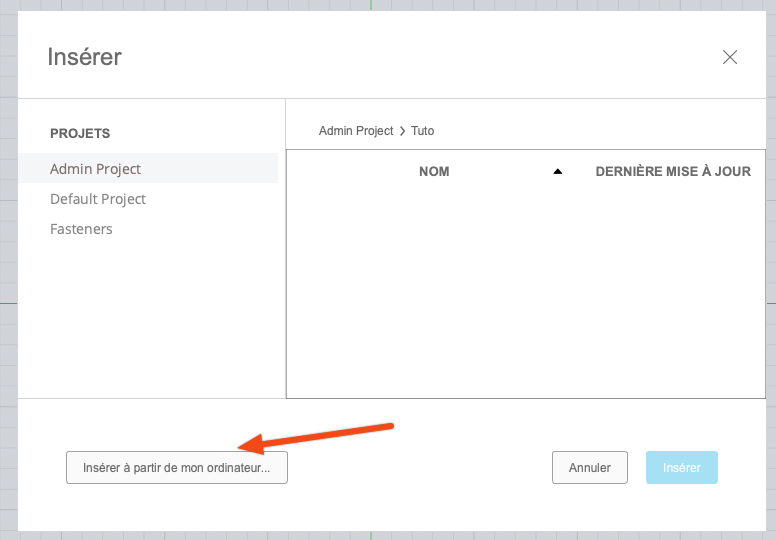

Le fichier SVG apparaît dans votre esquisse, l’image peut être énorme comme toute petite.
C’est à vous de positionner votre image et de lui donner la bonne taille.

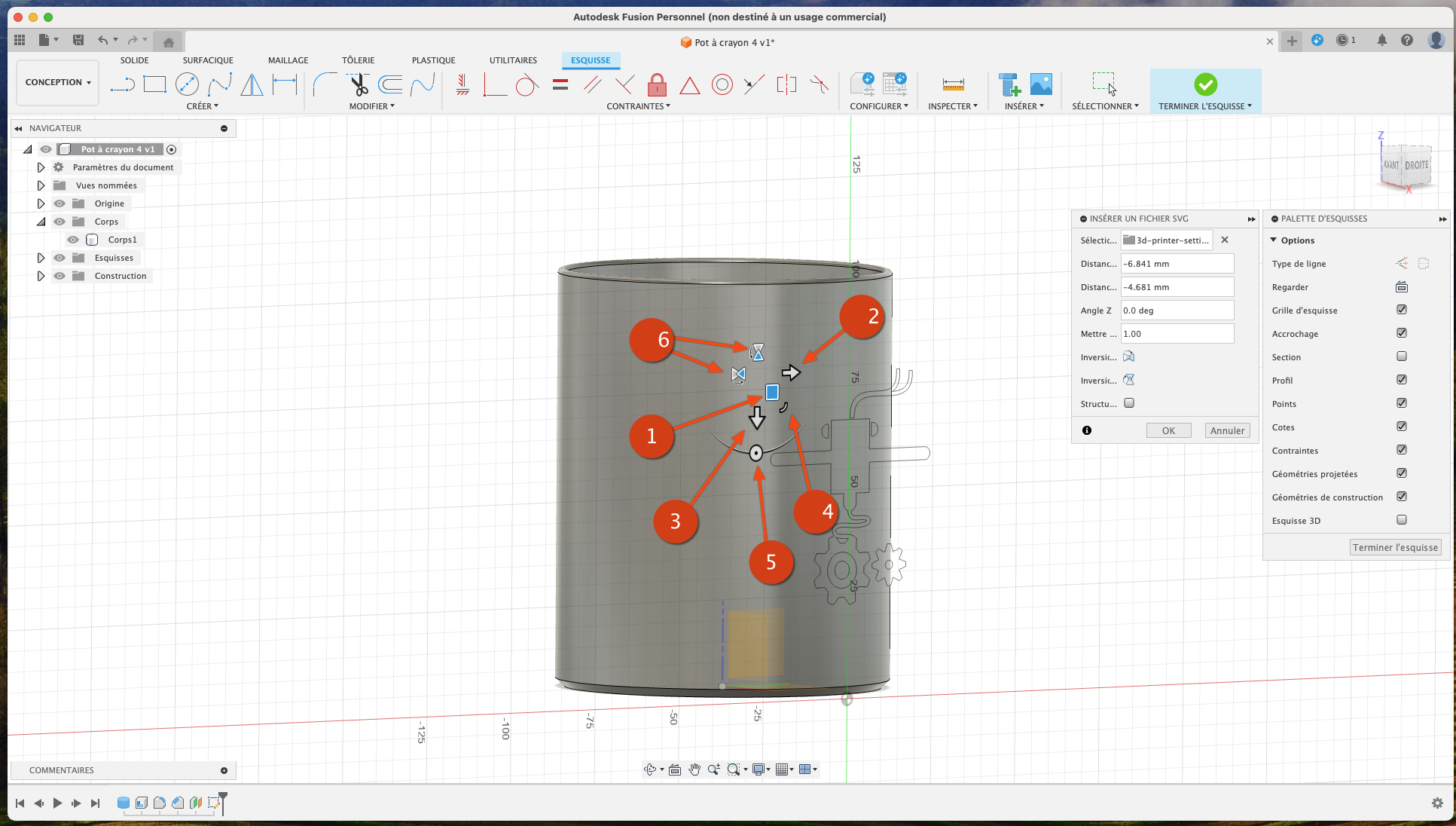

1 – Pour déplacer précisément l’image dans toutes les directions (haut bas, droite gauche).
2 – Pour déplacer l’image l’horizontalement.
3 – Pour déplacer l’image verticalement.
4 – pour changer la taille de l’image.
5 – Pour réaliser une rotation de l’image.
6 - Pour réaliser un miroir de l’image.

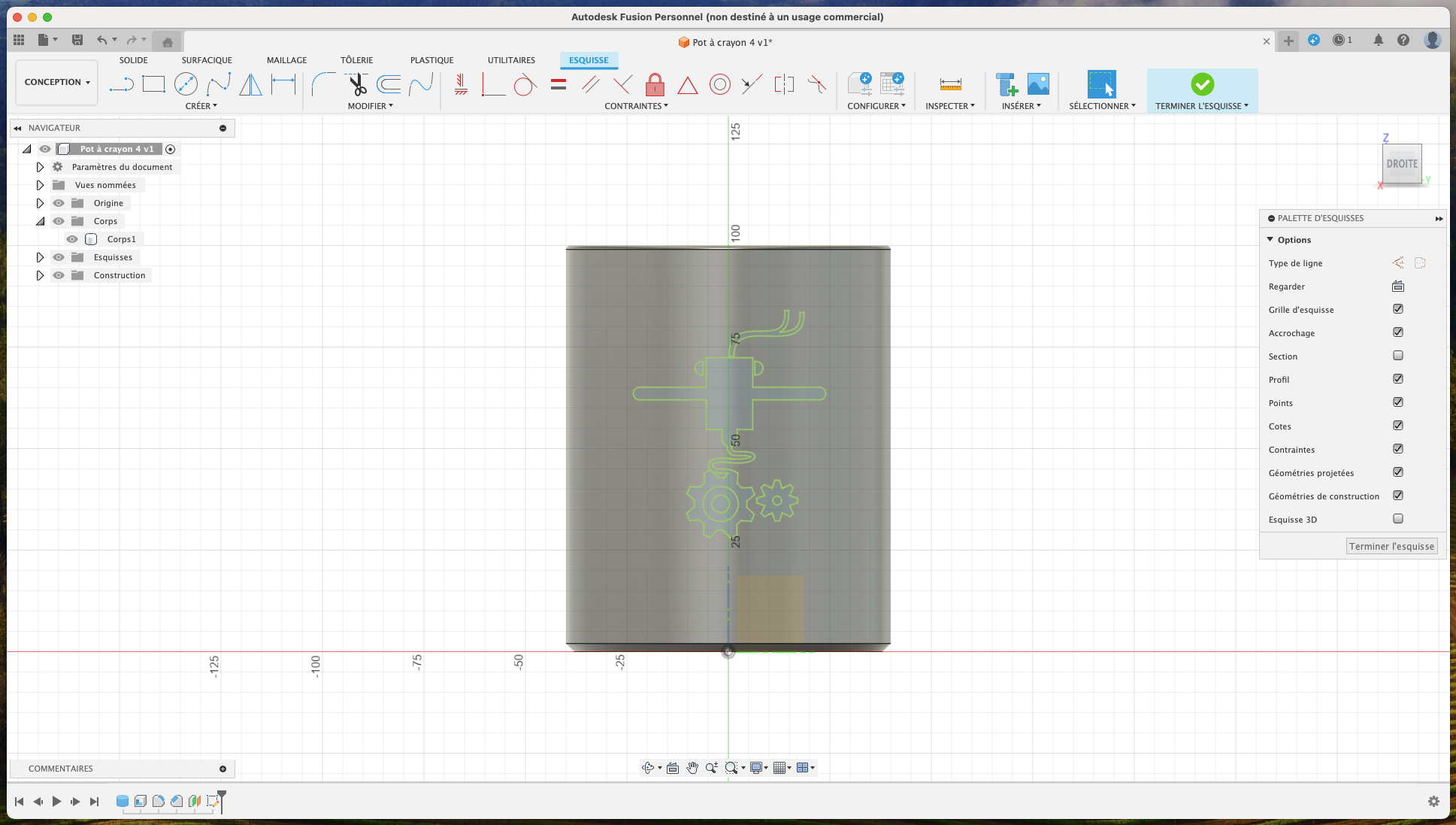

Une fois l’image bien positionnée et à la bonne taille, validé par entrée.
Quitter l’esquisses.
Comme dans le tuto précédent, aller dans CRÉER puis Gravure en relief.

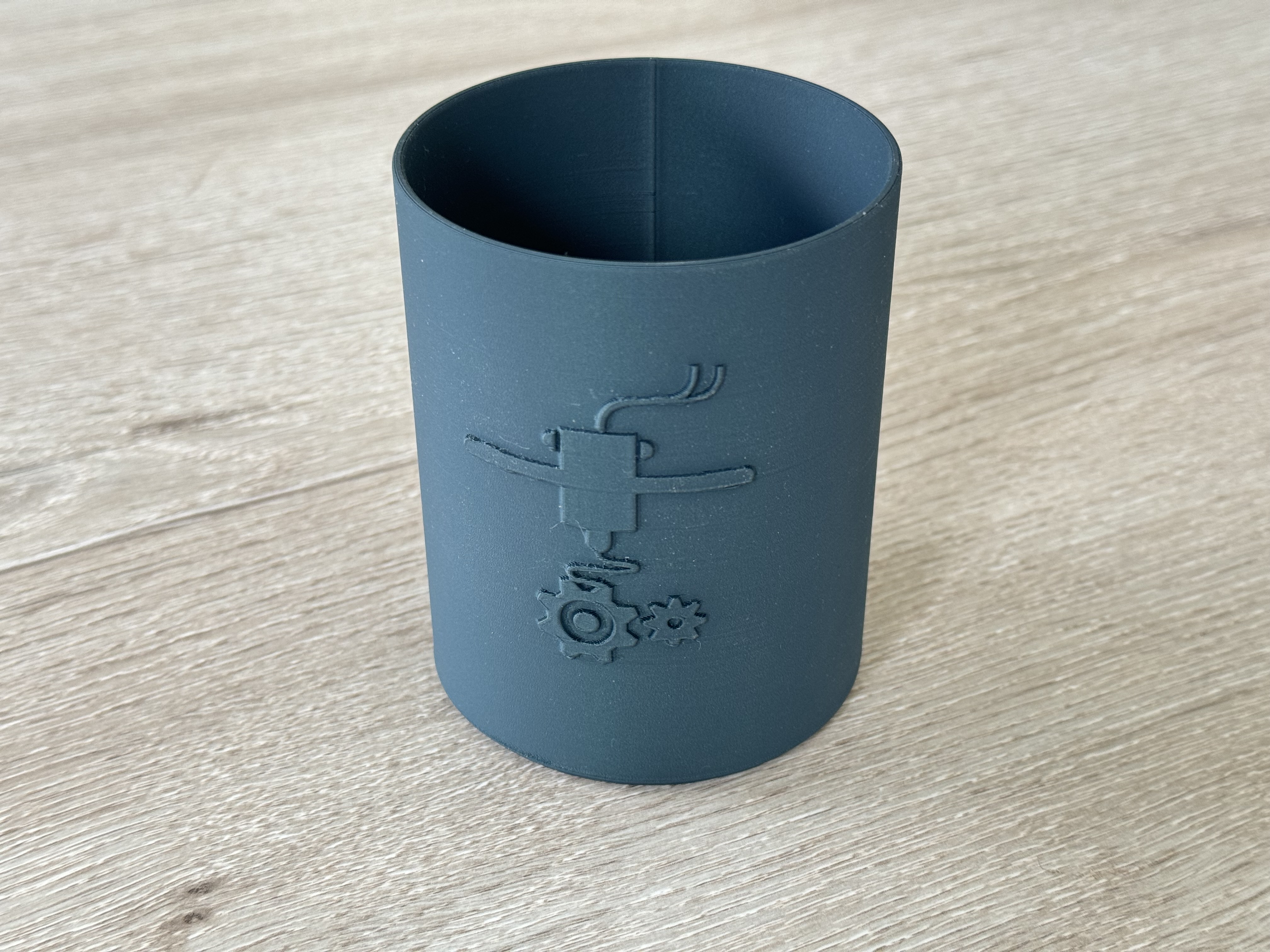

La gravure de l’image SVG est sur notre pot à crayon.
Le fichier Fusion 360 : https://makerworld.com/en/models/452421#profileId-359648
Bonne modélisation.
