Fusion 360 : la fonction Ame
La fonction Ame permet de réaliser des compartiments facilement.
Pour voir comment fonctionne cette fonction, nous allons modéliser pour l’exemple une boite de rangement sans le couvercle.
Pour cette boite je vais utiliser une méthode qui n’est pas la plus optimum, mais qui permet de voir des fonctions des esquives.

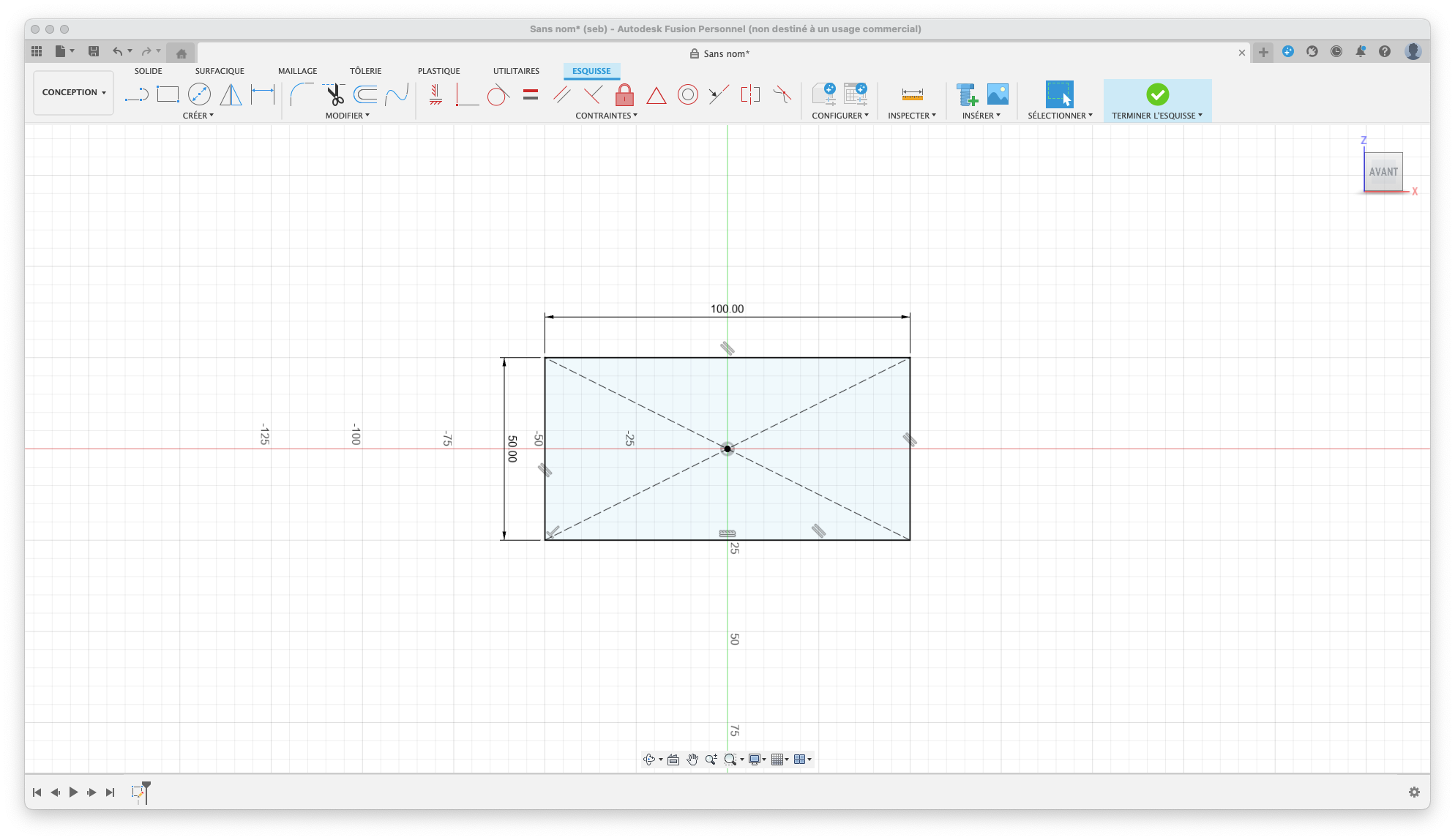

Nous commençons par créer une nouvelle esquisse, puis nous ajoutons un rectangle par le centre de 50 / 100 mm.
Pour améliorer notre design, non allons arrondir les angles de notre rectangle.

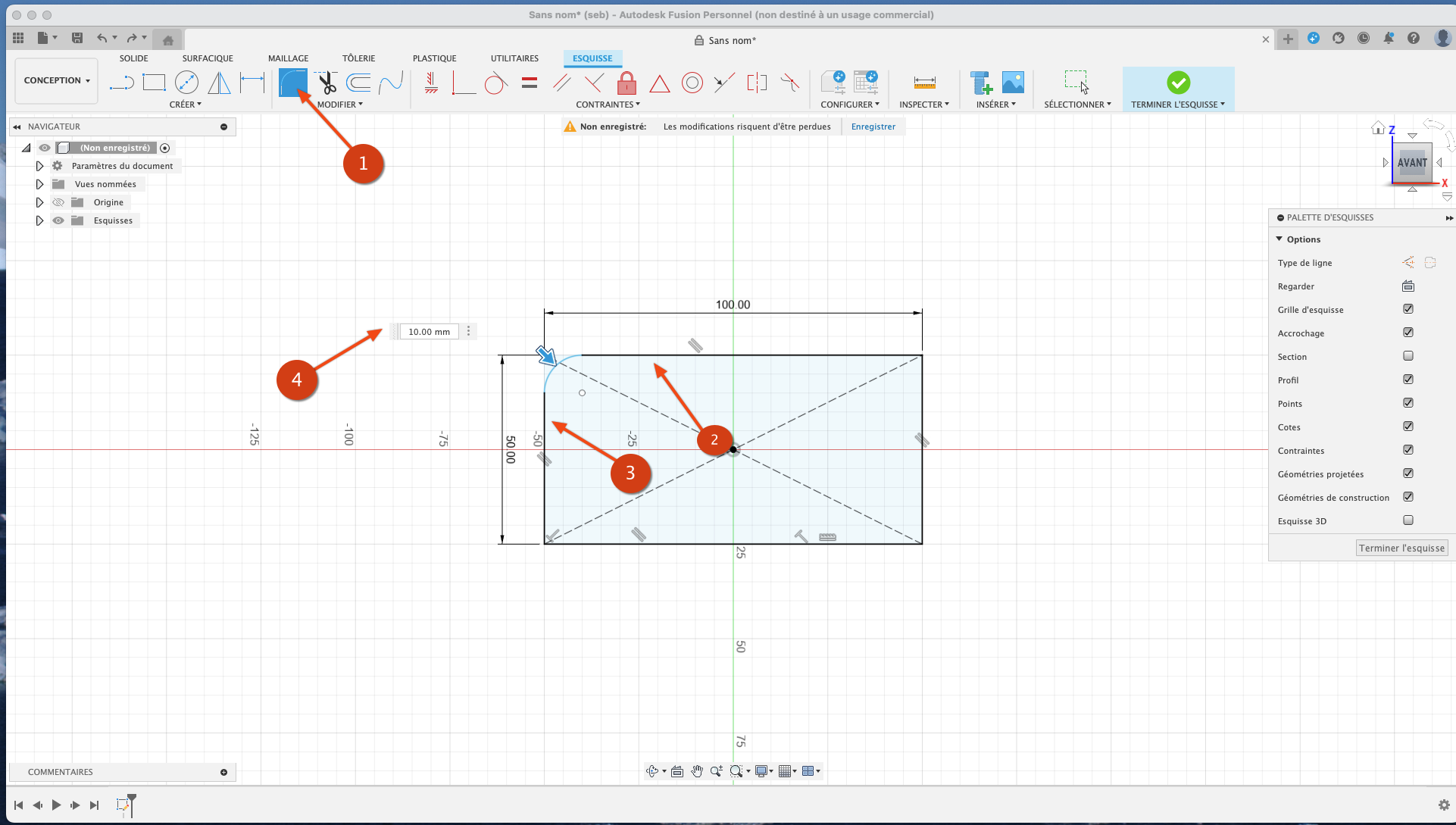

Pour cela nous utilisons la fonction : Congé (1), pour l’utiliser il faut sélectionner un des deux cotés de l’angle (2) puis le suivant (3) puis l’angle de courbure (4).

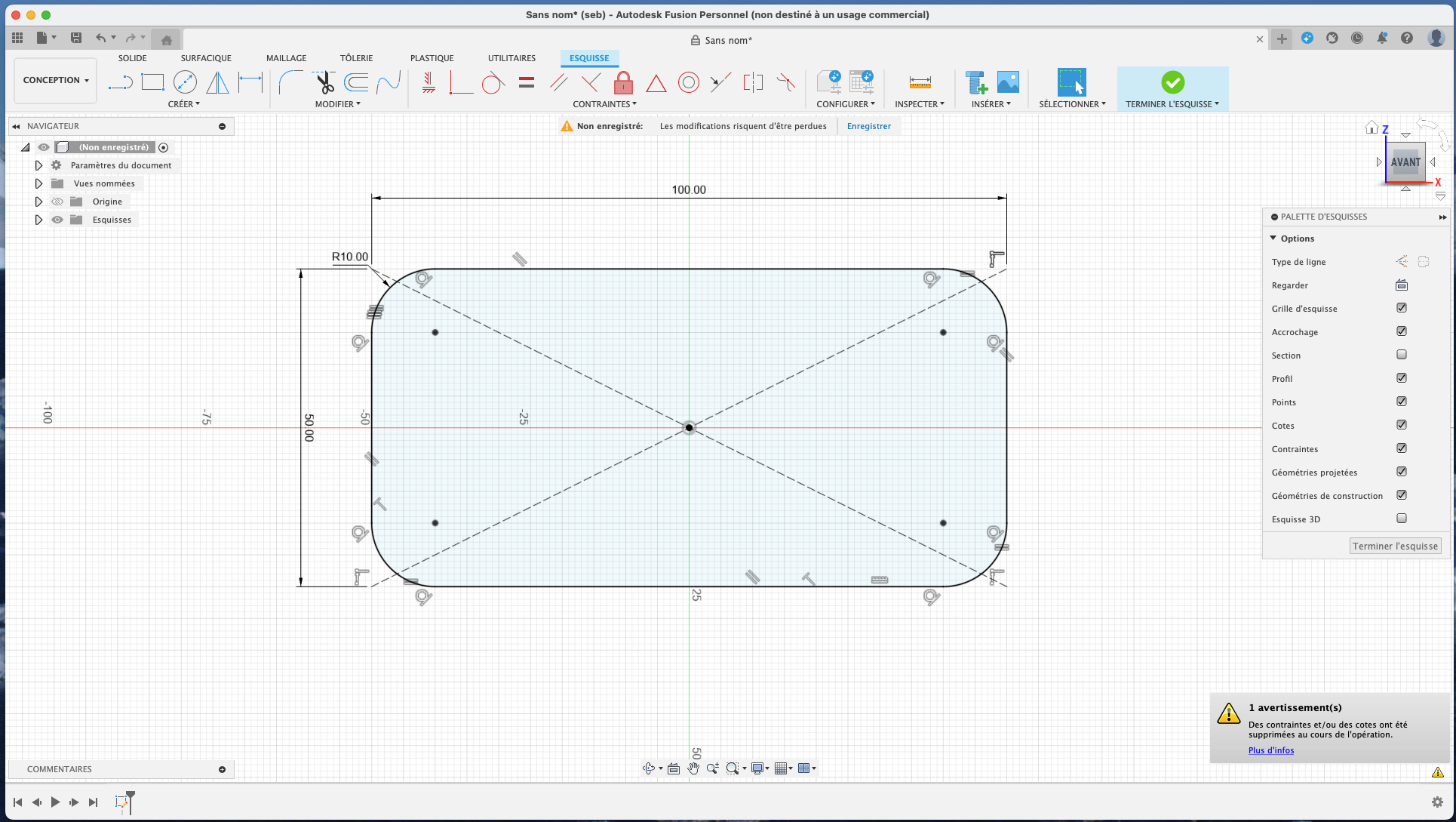

Puis répéter la manoeuvre 3 fois pour les autres coins.

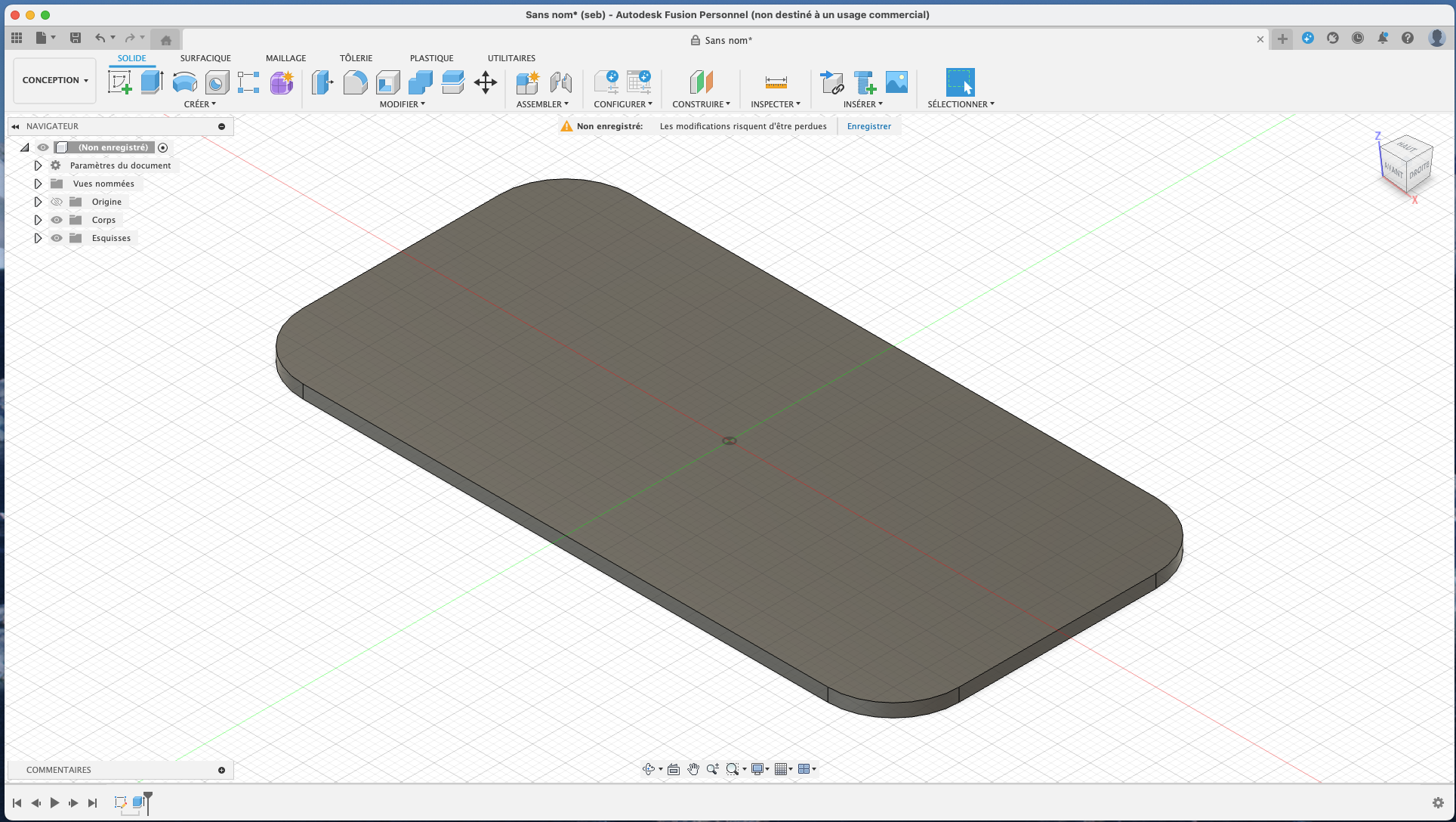

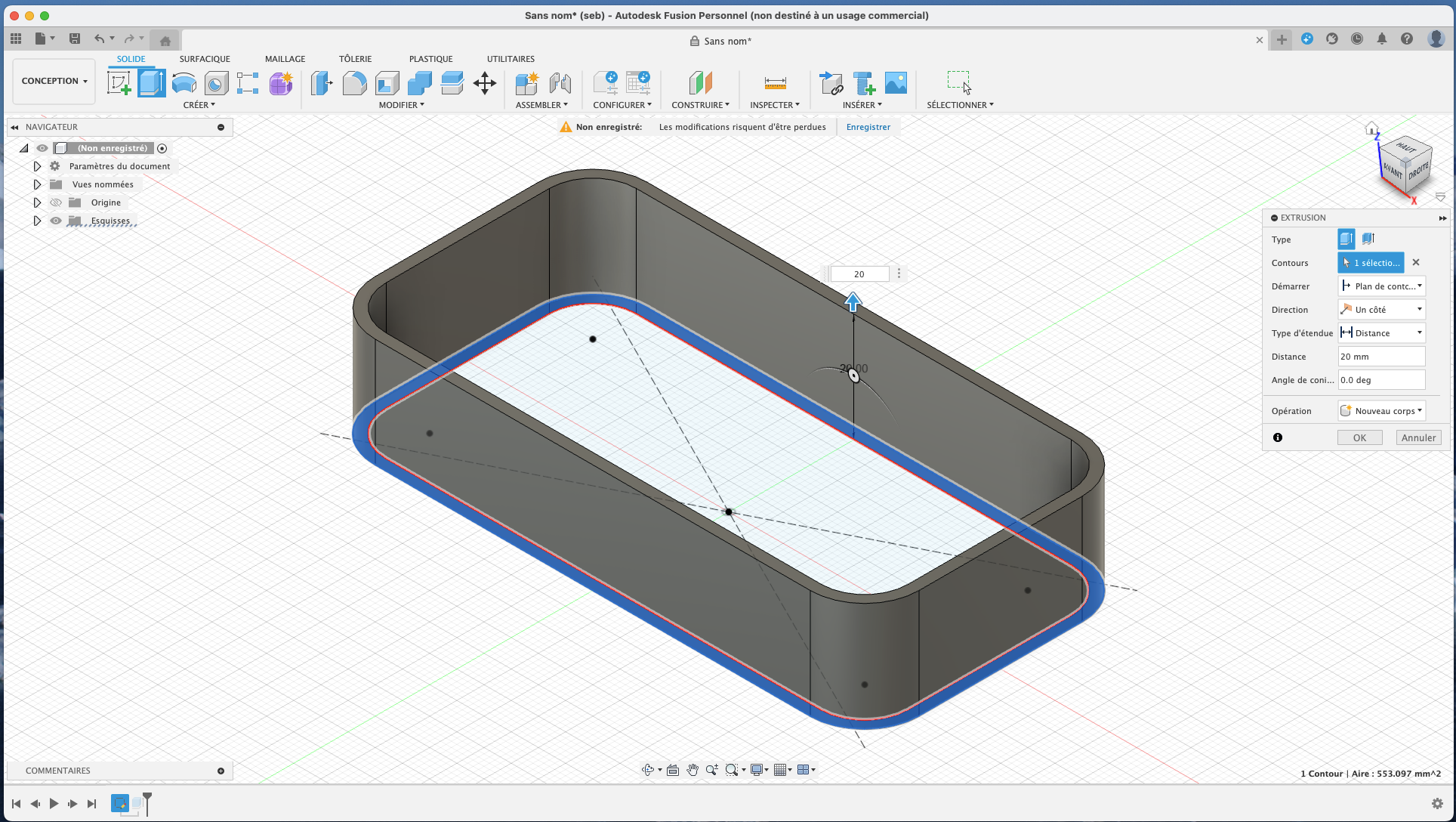

Maintenant nous allons réaliser une extrusion en négatif de ce forme.
Pourquoi en négatif ?
pour que l’esquisse reste au dessus de l’extrusion et pas en dessous, et comme, c’est la premiere extrusion fusion 360 va créer un nouveau corps.

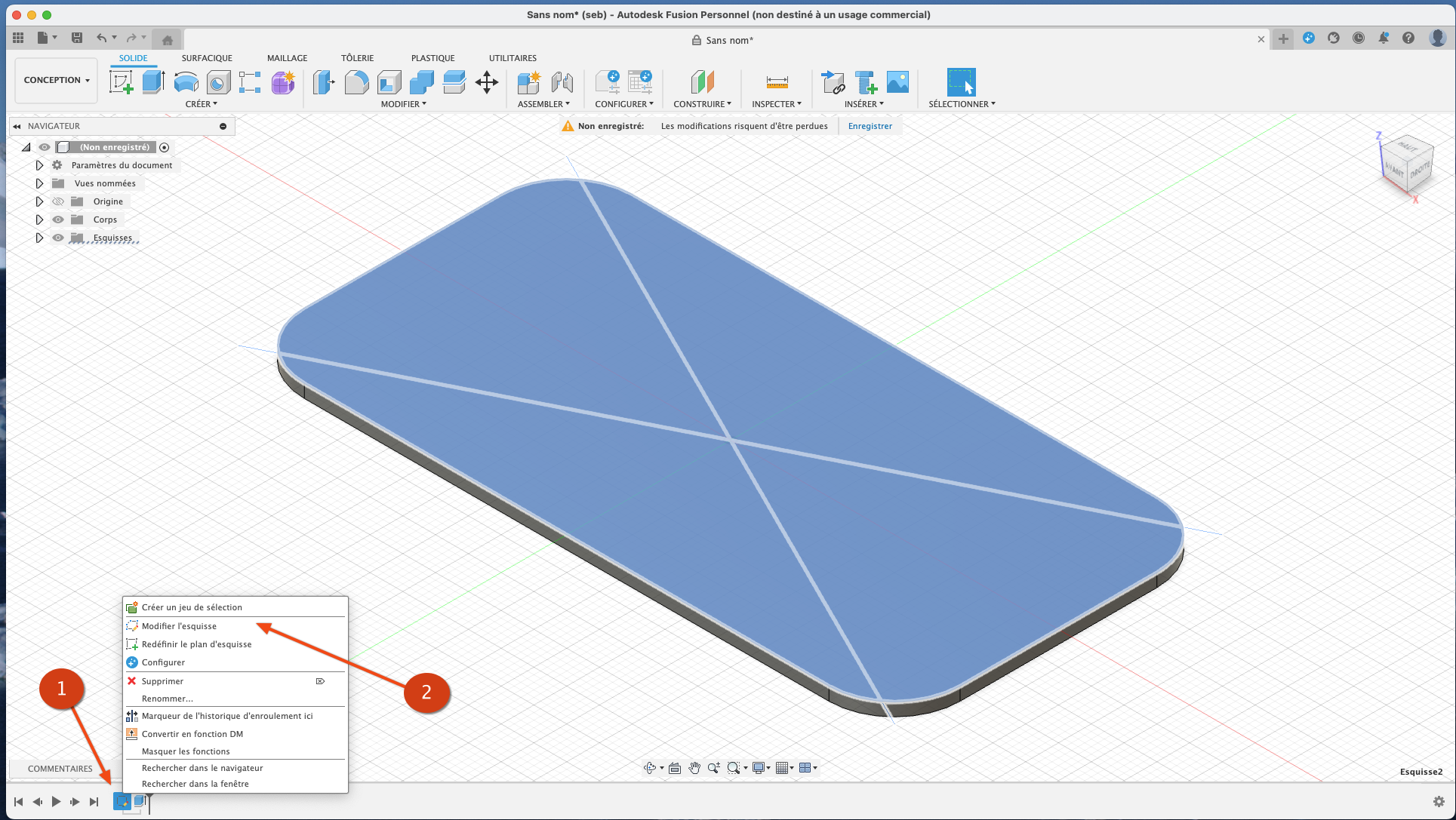

Pour continuer nous allons modifier notre esquisse, pour cela sélectionner la dans la timelapse avec le bouton droit de votre souris (1), puis cliquer sur Modifier l’esquisse.

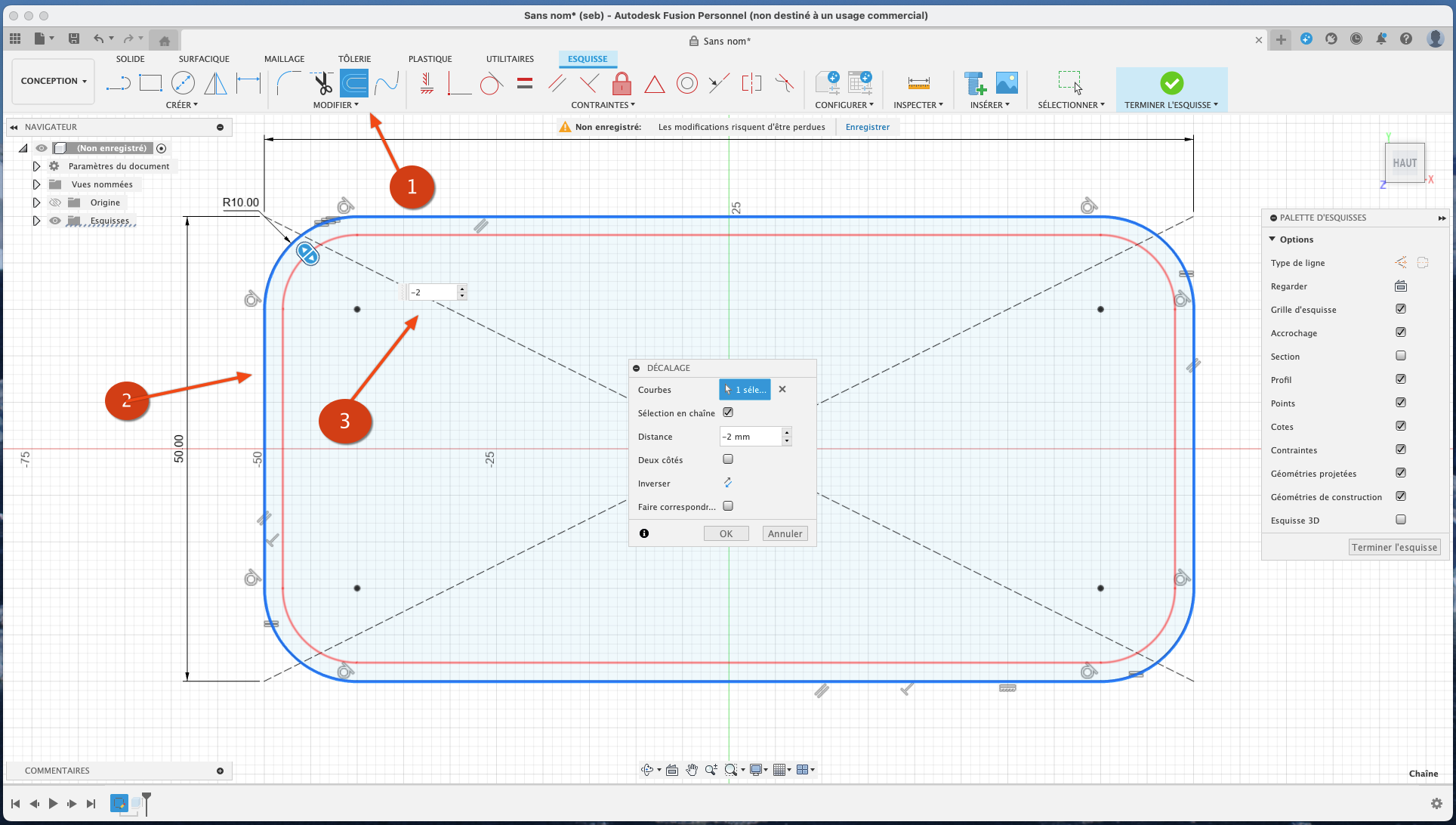

Nous allons faire les parois de notre boite, pour cela cliquer sur la fonction Décalage (1), puis cliquer sur le bord de votre forme (2), et enfin régler le décalage à -2 (3) pour que celui-ci soit dans notre rectangle.
Un décalage du bord de notre forme c’est réalisé, ce qui donne une nouvelle zone.

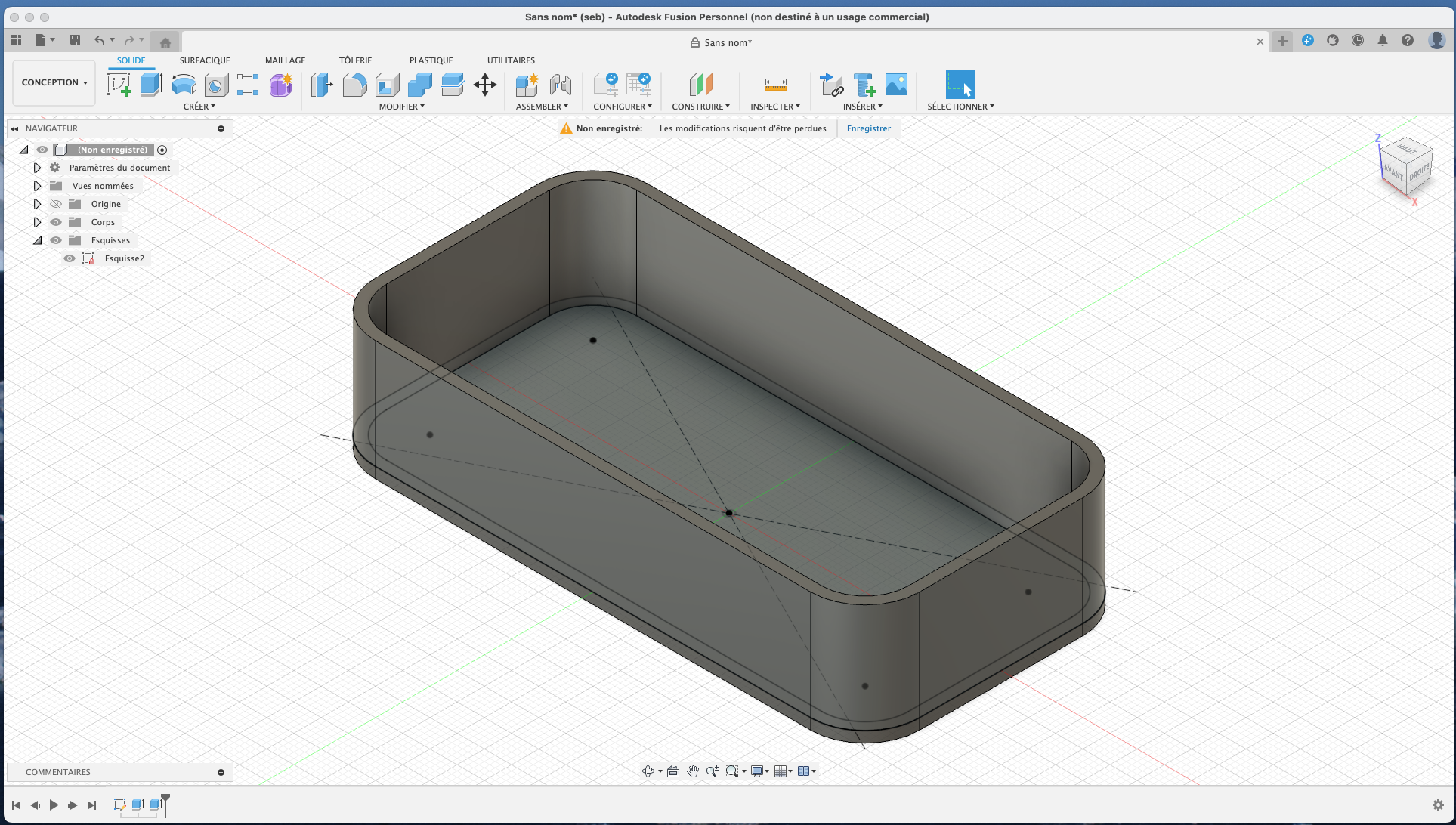

Nous avons la base pour tester notre fonction Ame.

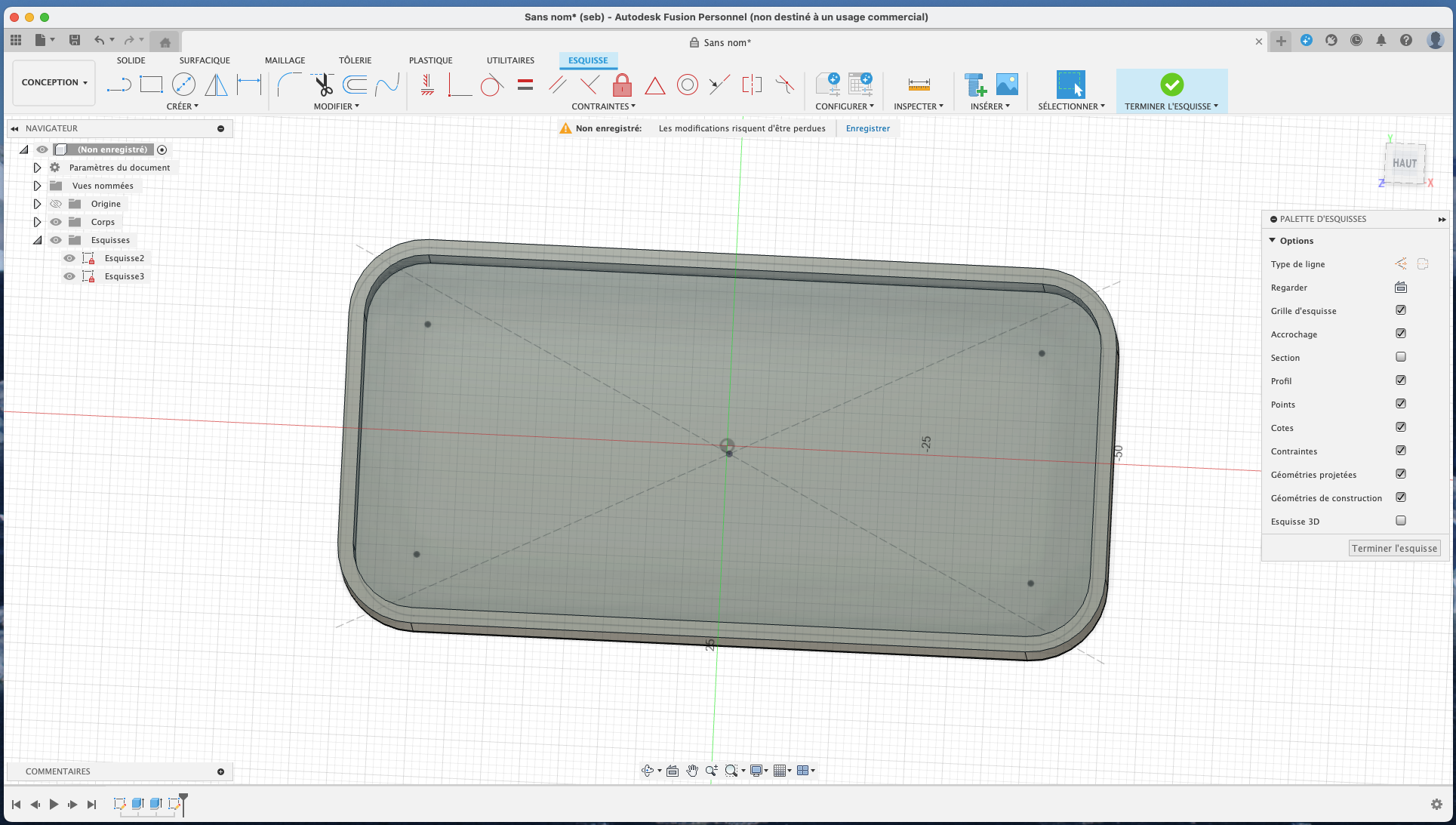

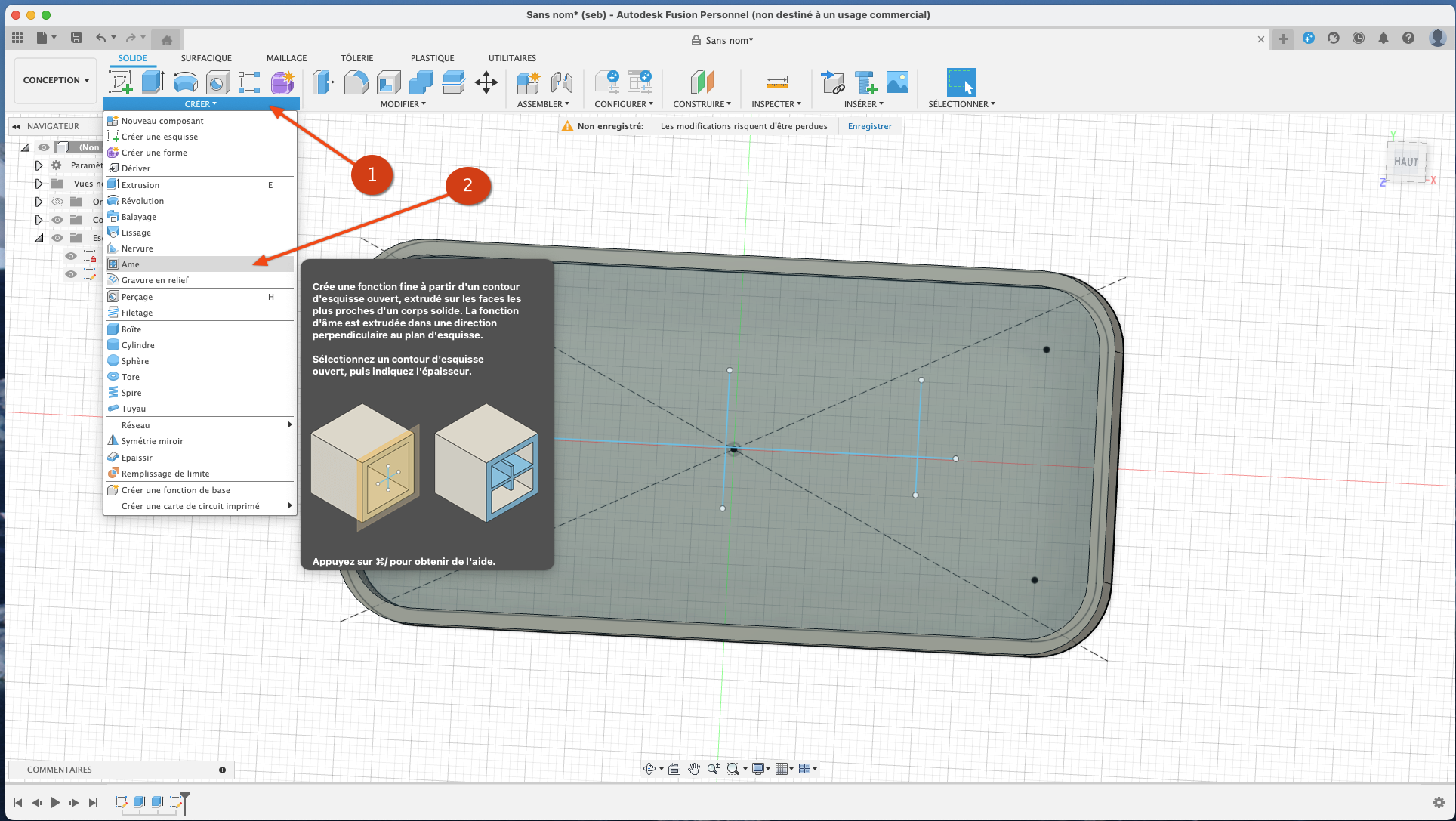

Pour utiliser la fonction, créer une nouvelle esquisse sur le haut de la bordure de notre boite.

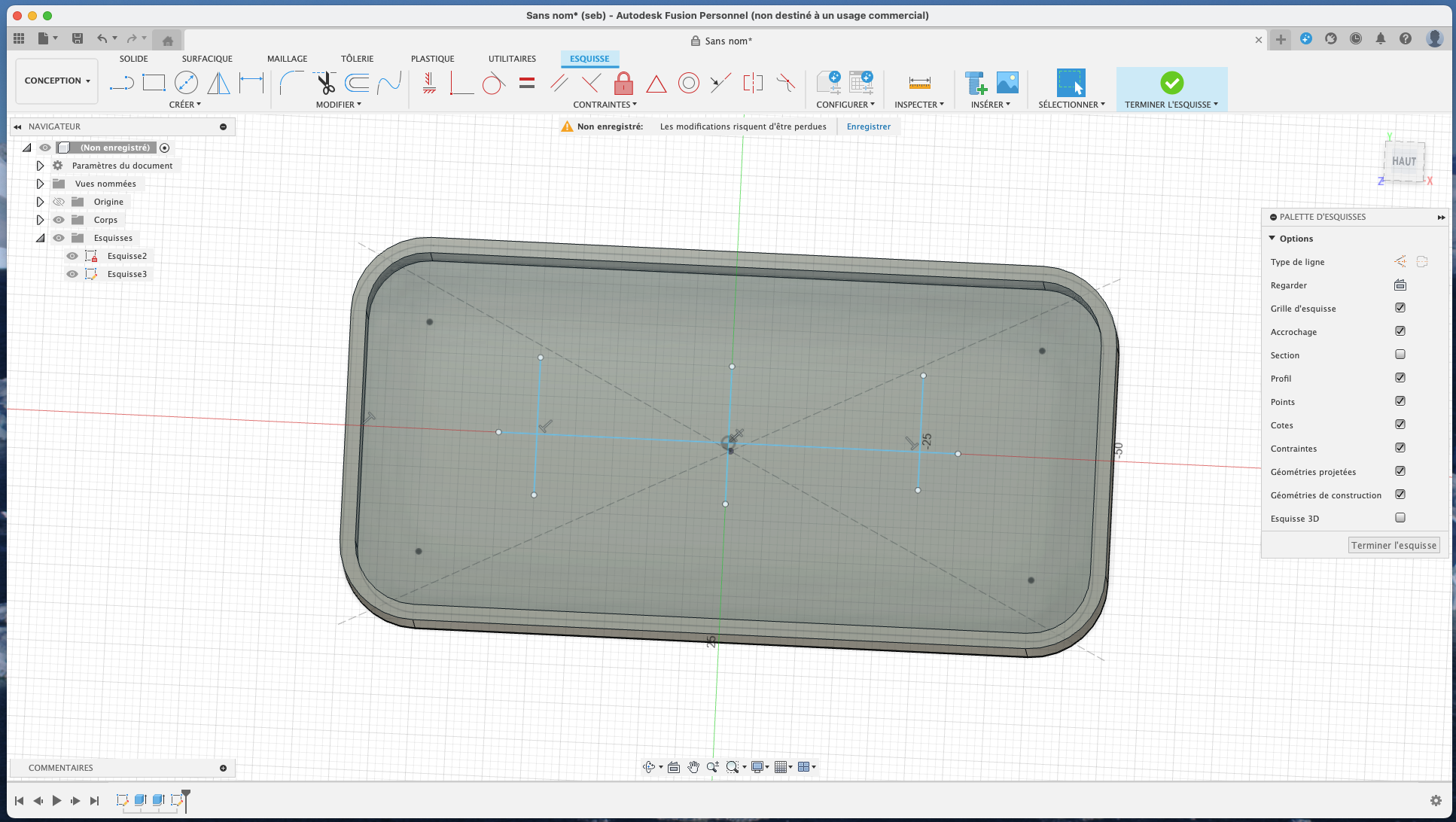

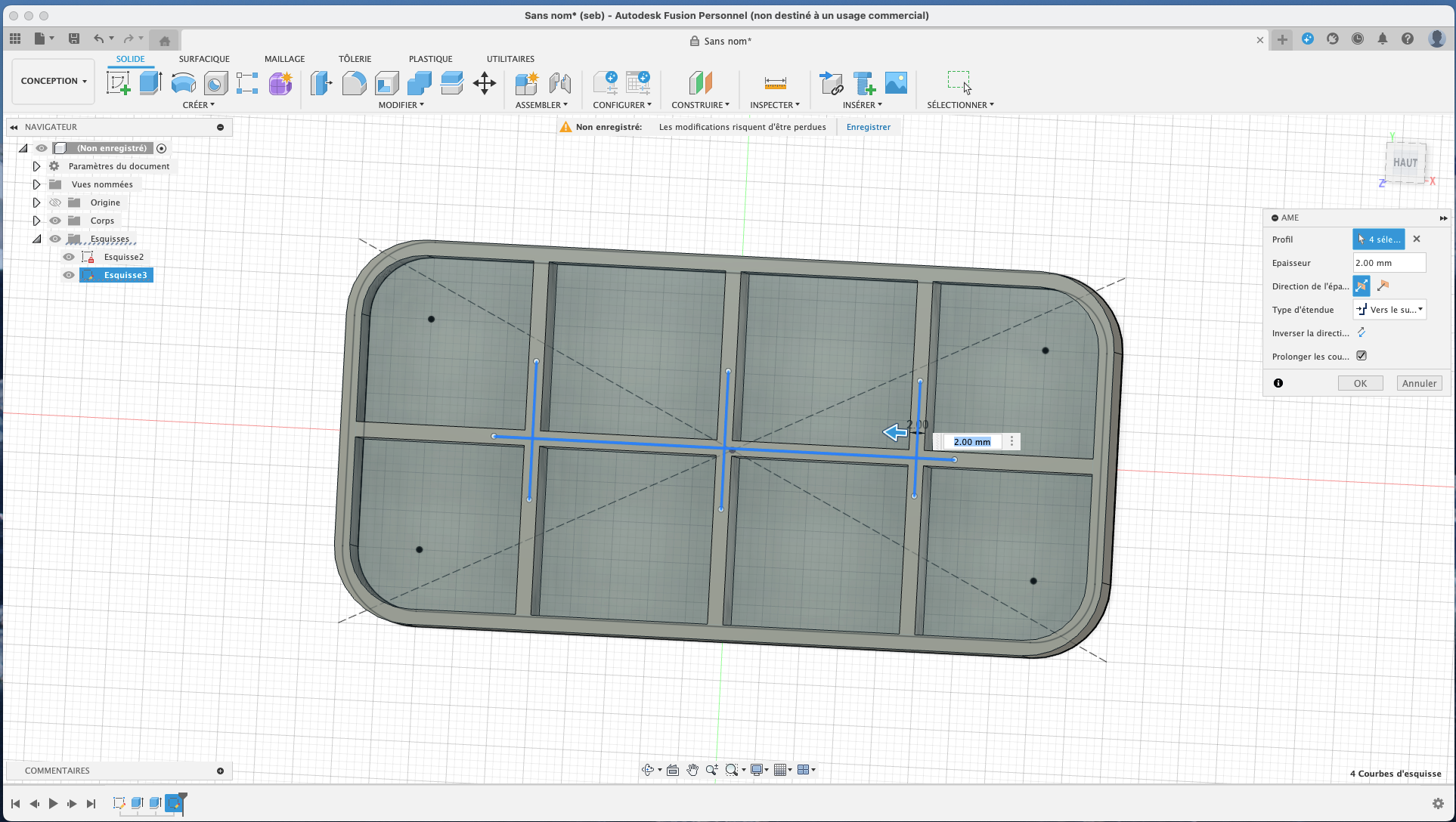

Sélectionner les 4 traits, que vous avez créé et sélectionner l’épaisseur des parois intérieure, les compartiments de notre boite, ce créé automatiquement.
Bonne modélisation.
