Création d'un boulon avec Fusion 360
Introduction
Voici un exemple de création d’un boulon avec fusion 360, un boulon est composé d’une vis et d’un écrou.
Création de la vis

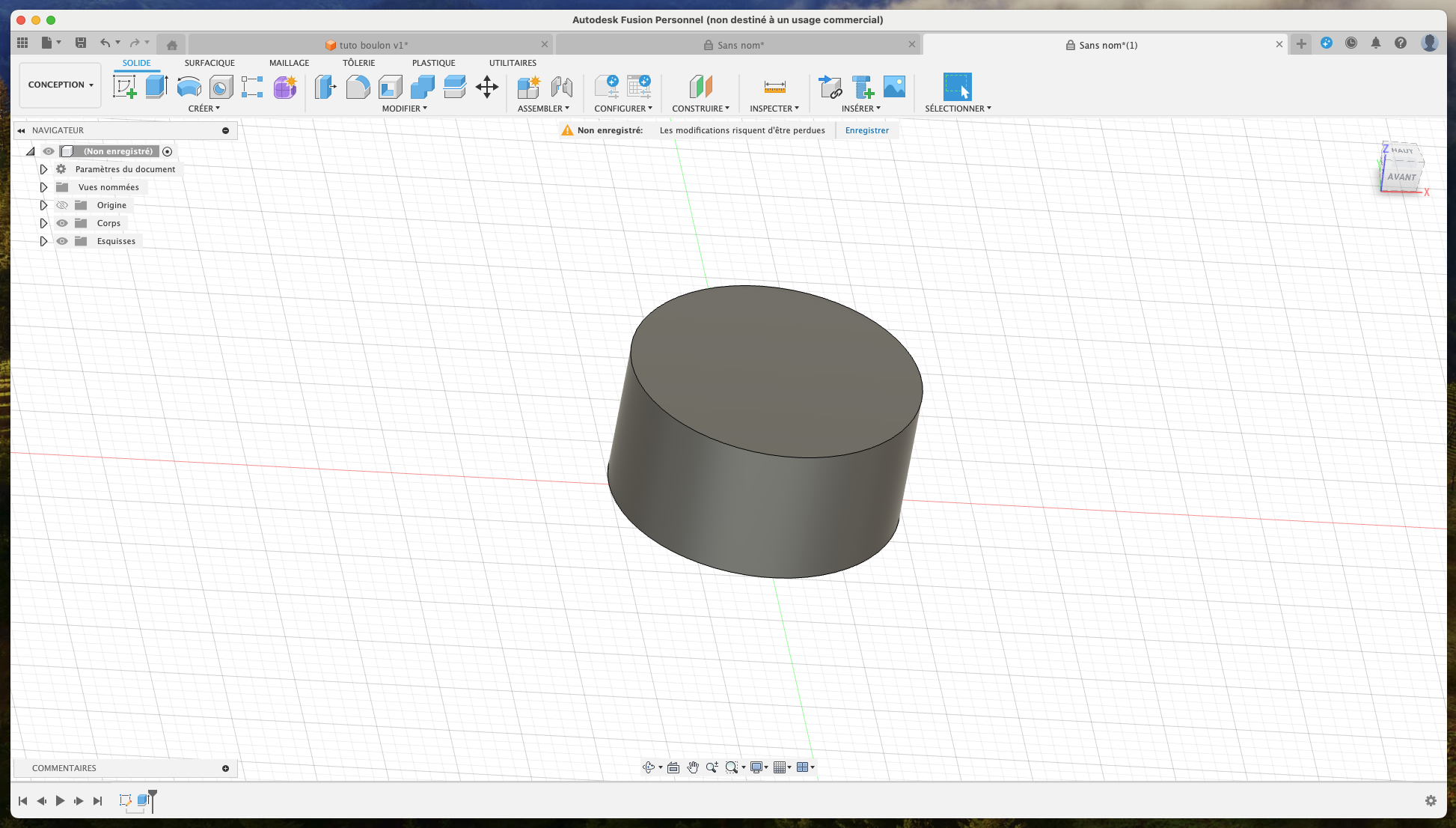

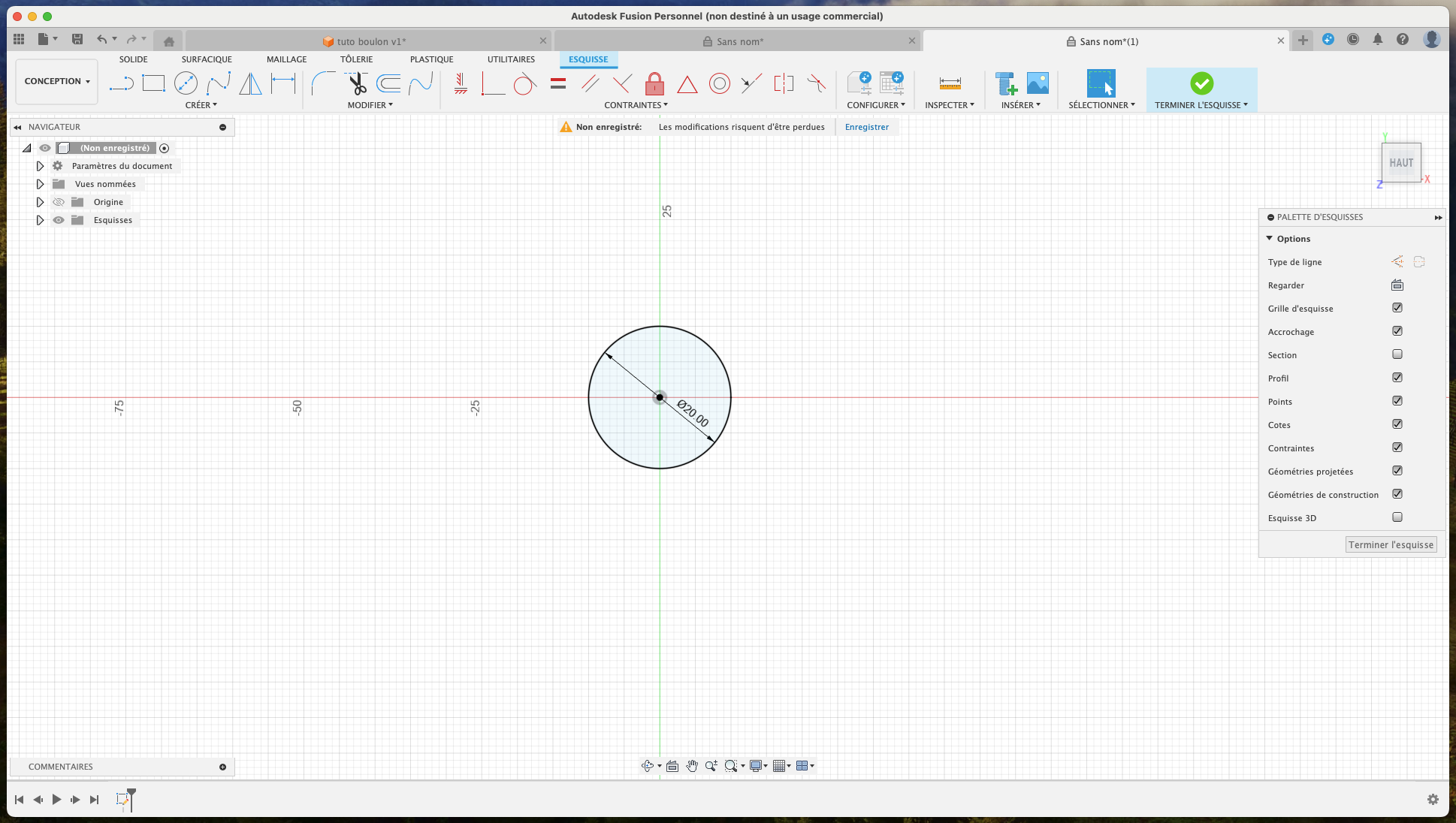

Pour commencer, créé une esquive, au centre de celle-ci, créé un cercle de 20 mm de diamètre et vous l’extrudez le de 10 mm.

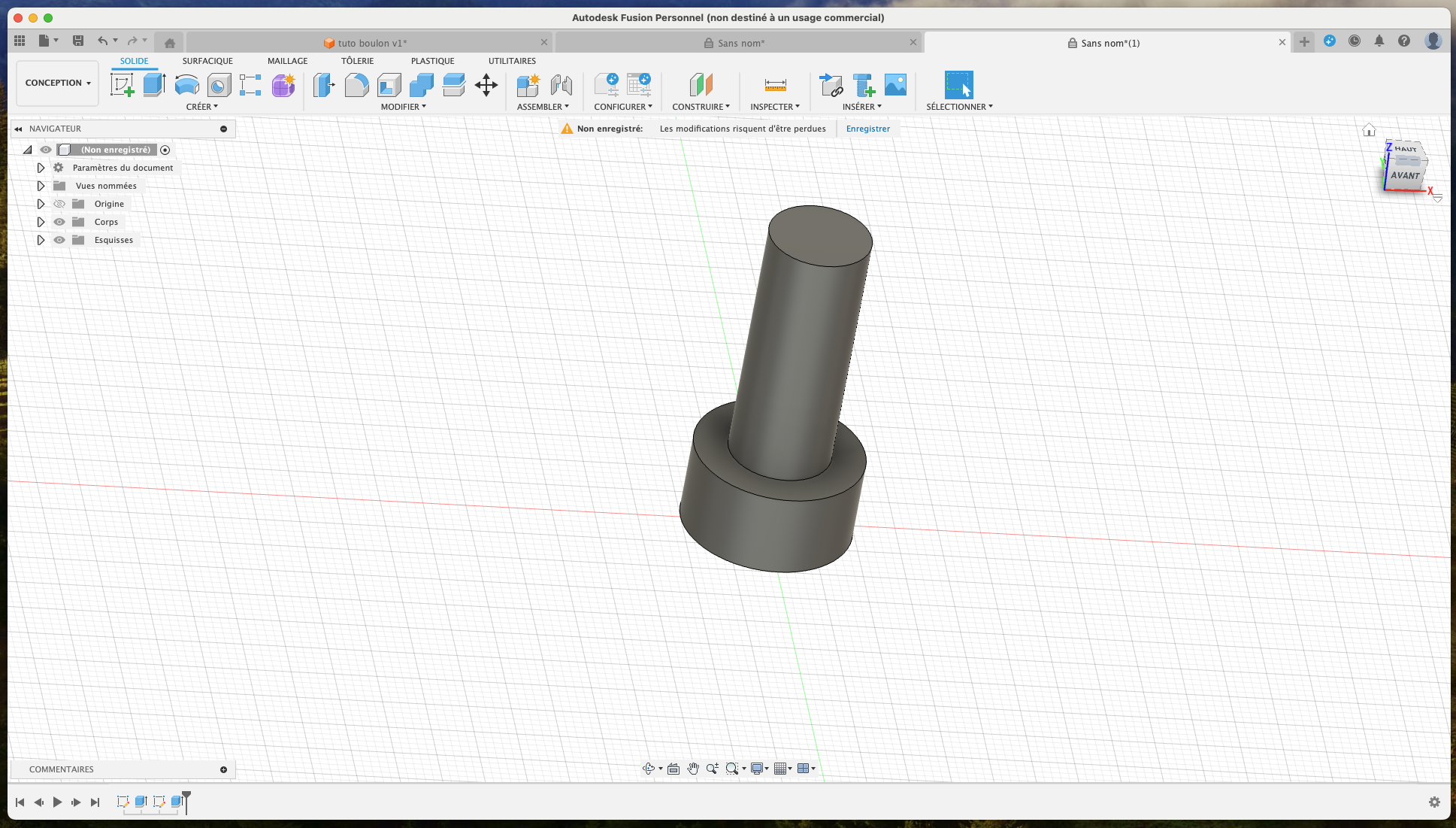

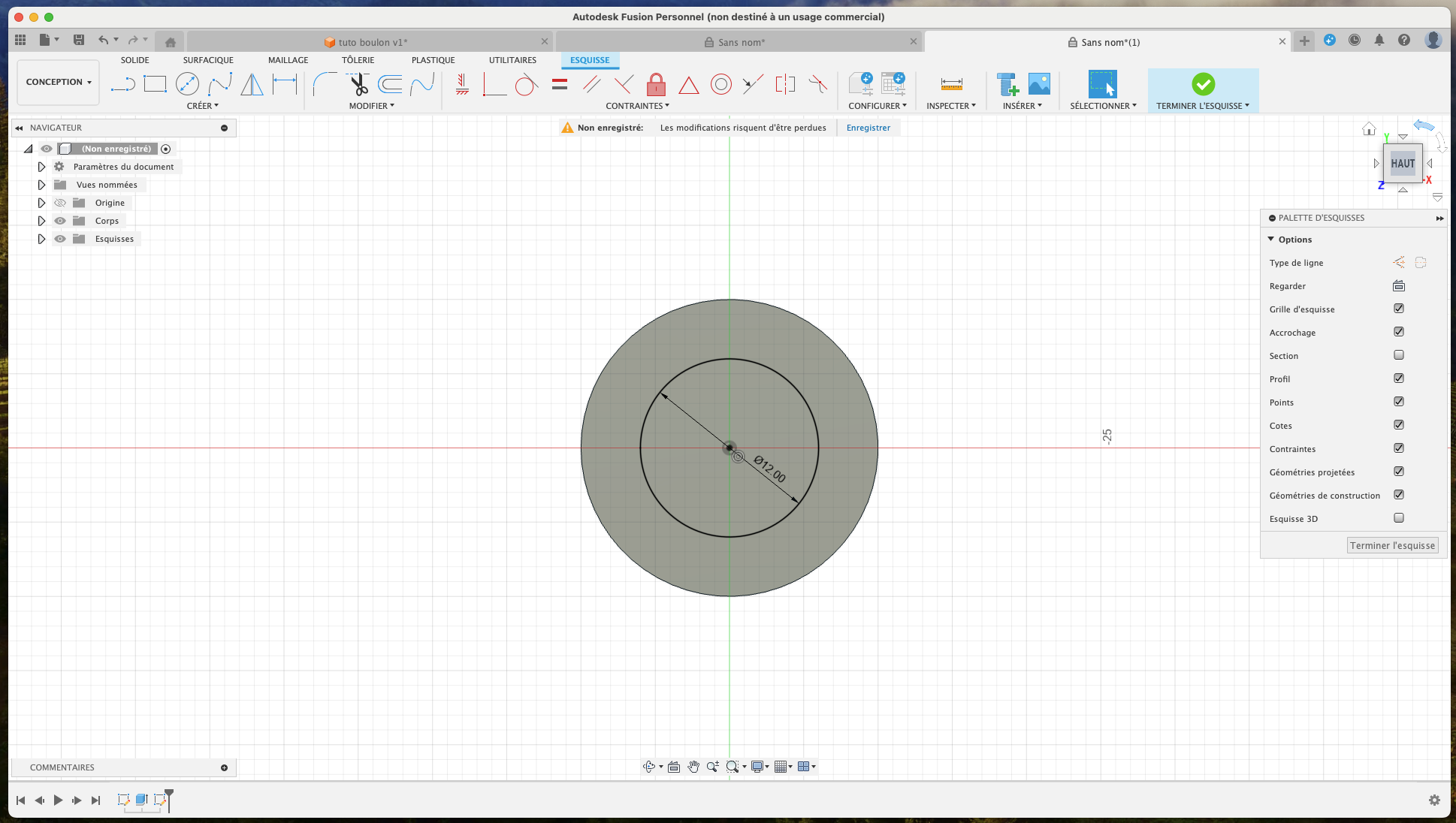

Maintenant, vous créez une nouvelle esquisse sur la face haute du cylindre et vous créez un cercle de 12 mm de diamètre que vous extrudez de 30 mm.

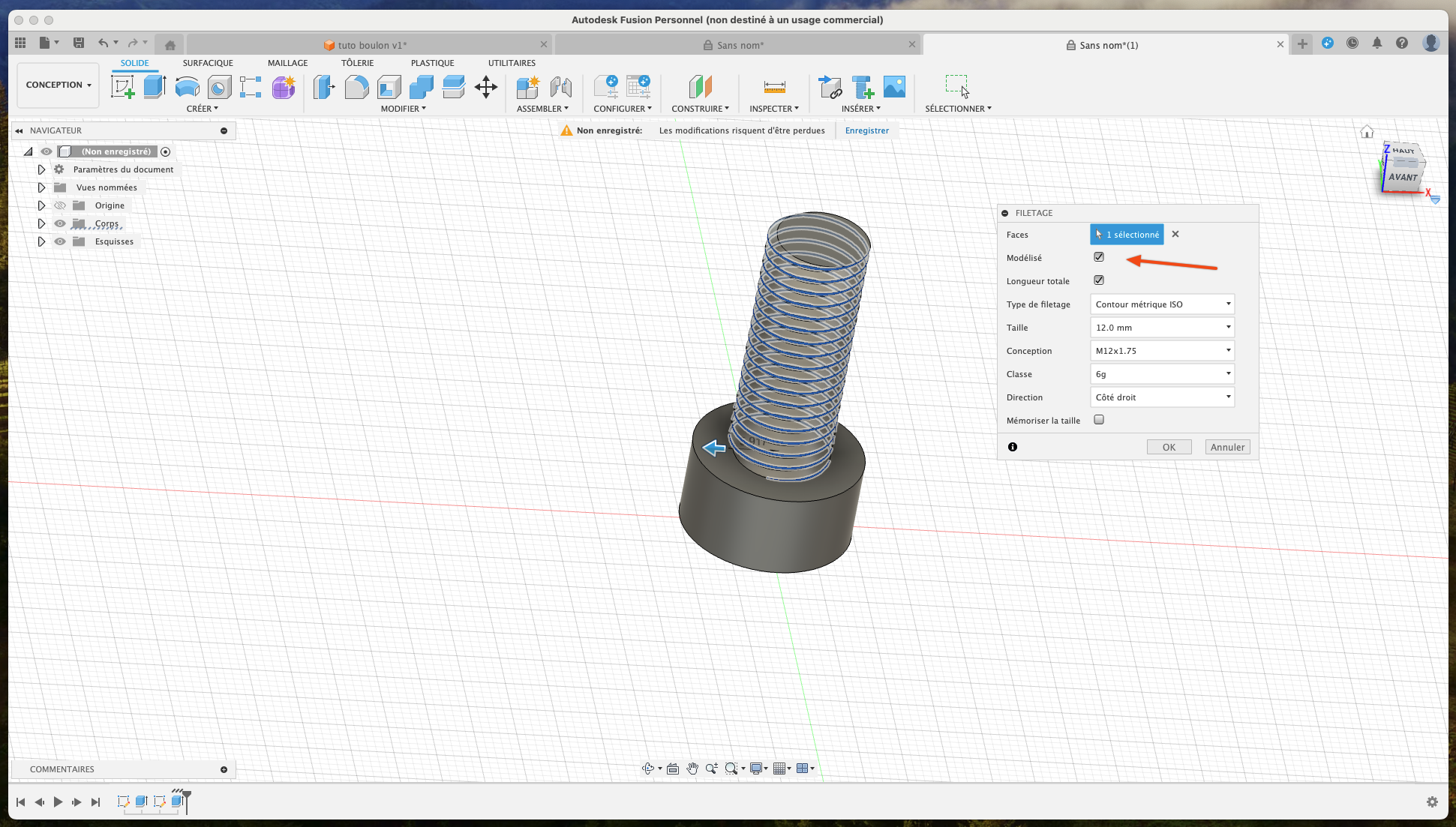

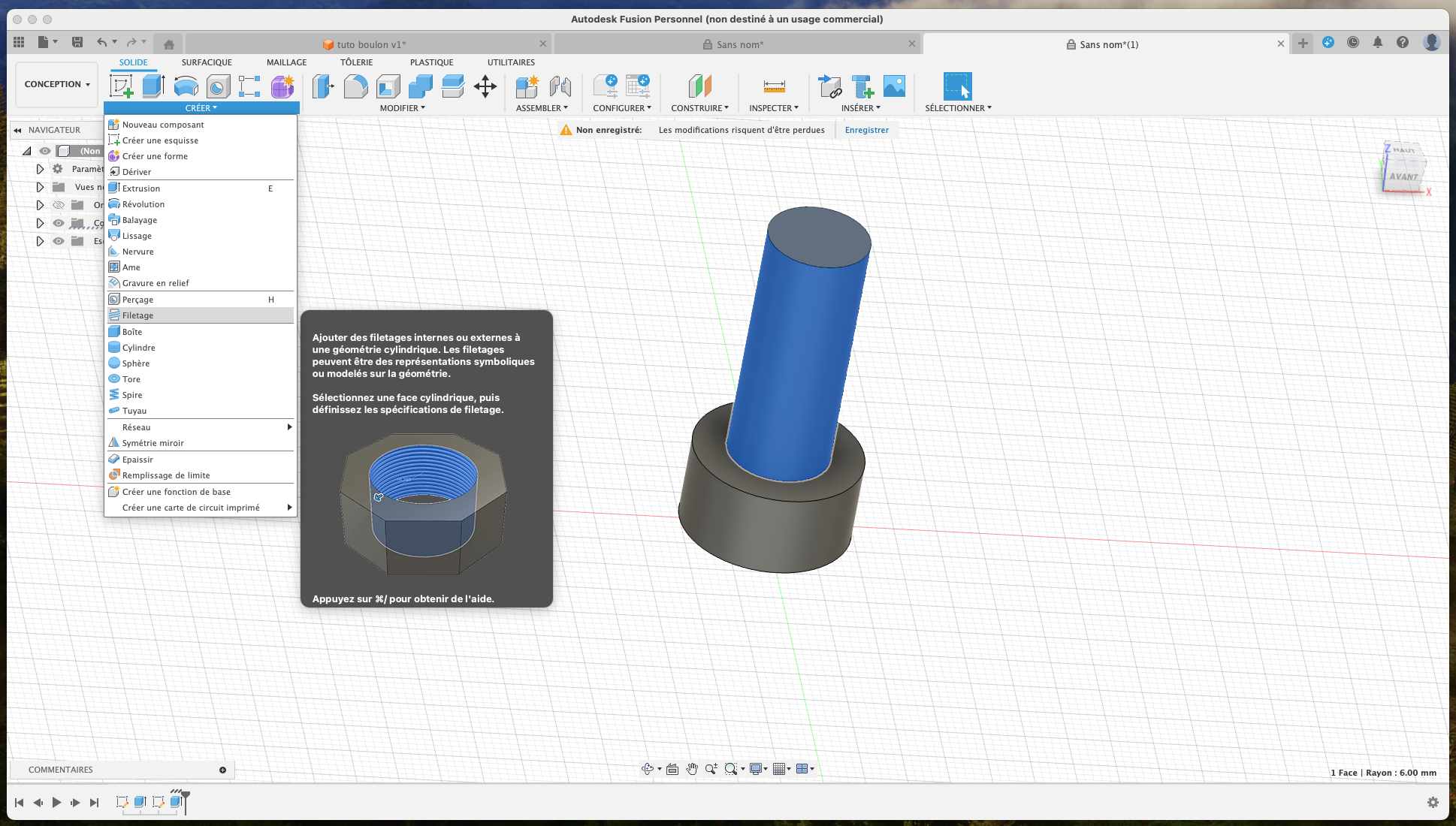

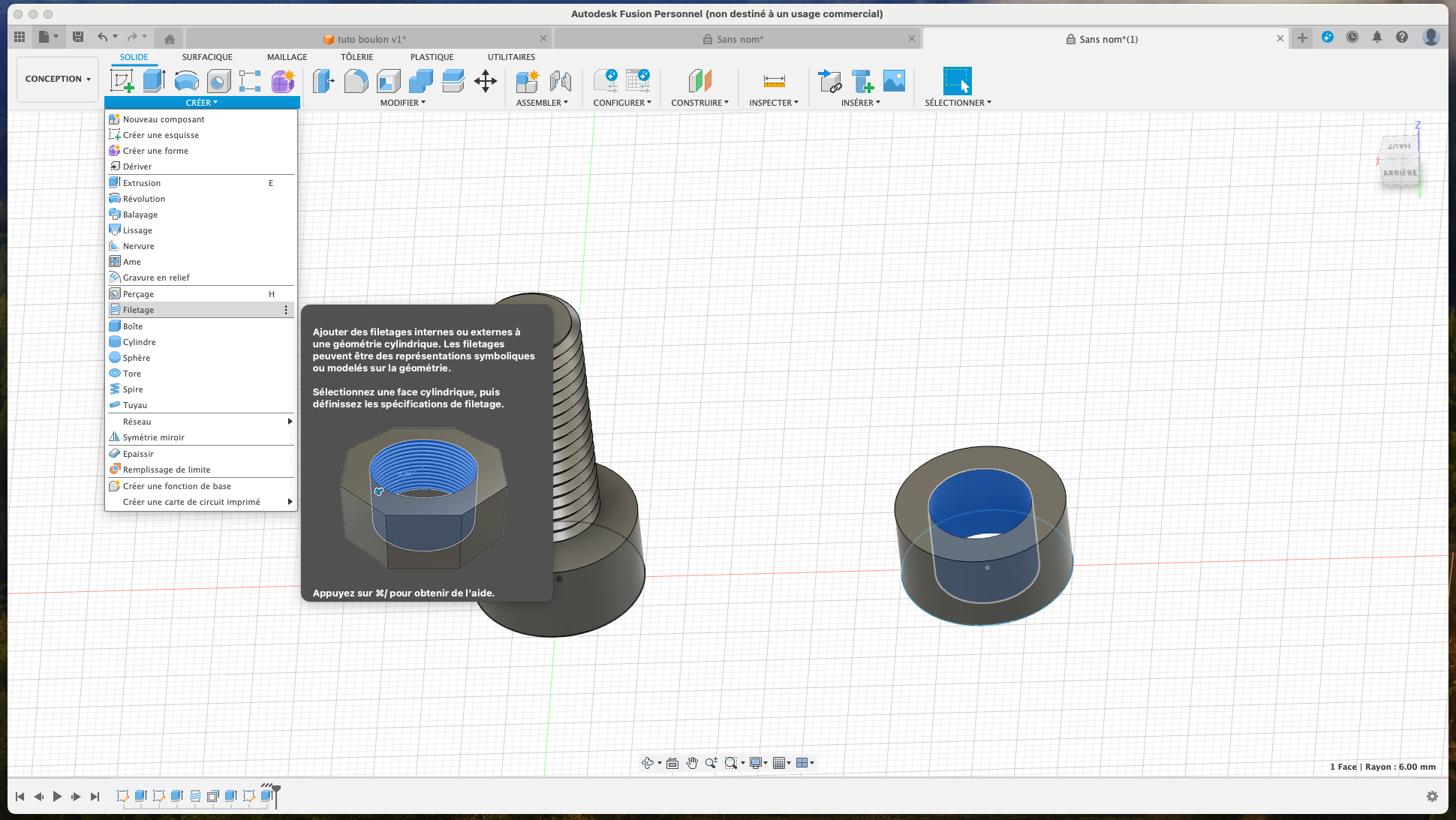

Nous avons la base de notre vis, maintenant il faut créer le filetage, pour ça sélectionner la tige du boulon et utiliser le menu CRÉER puis Filetage.
Dans les options on voit bien un diamètre de 12 qui est le diamètre de notre tige.
Cliquer sur Ok pour valider le pas de vis.

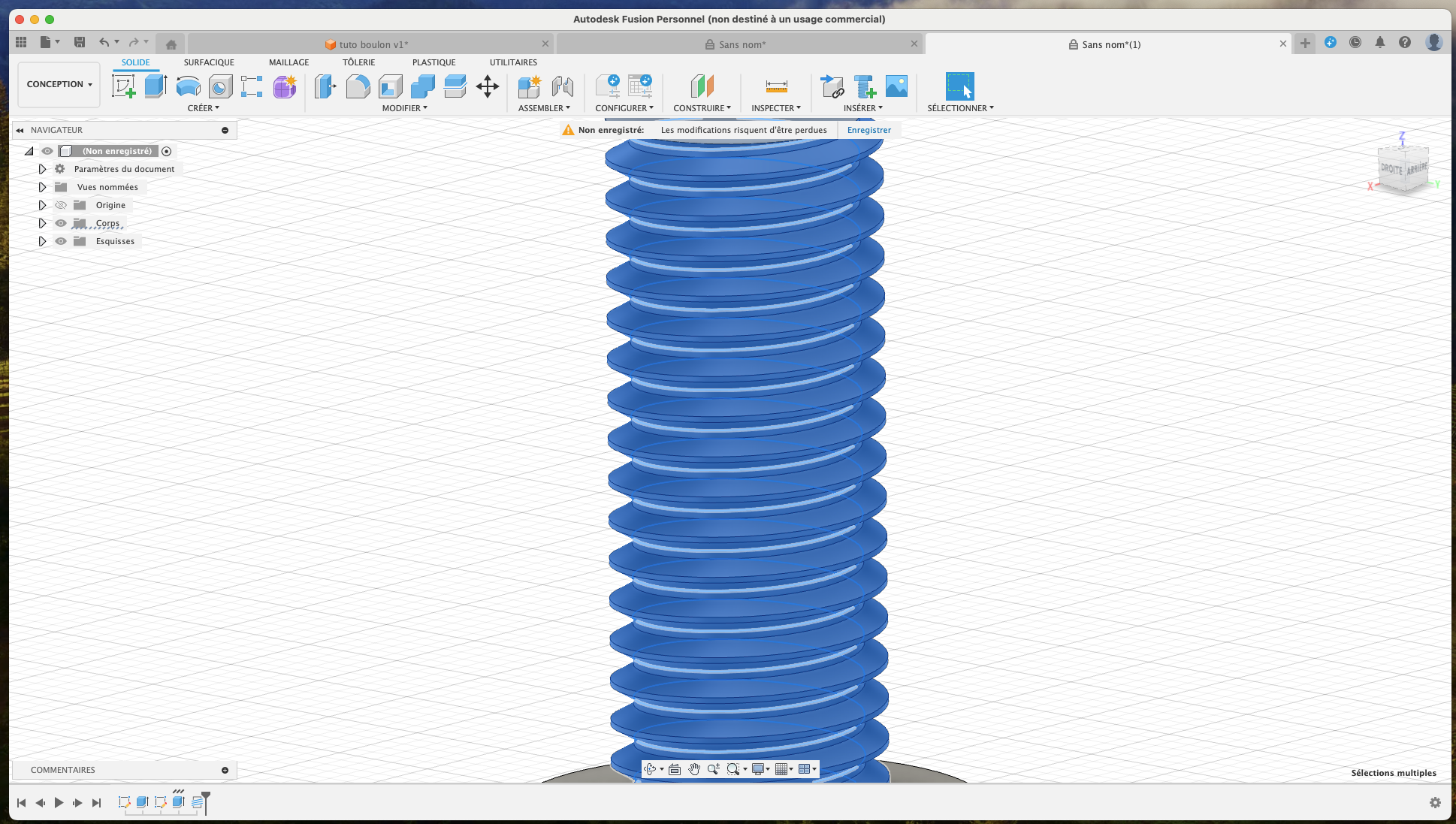

Nous allons ajouter une tolérance pour que le pas de vis fonctionne bien, pour cela sélectionner tout le pas de vis.
Cette partie est assez délicate, car il ne faut pas oublier de face dans le pas de vis.

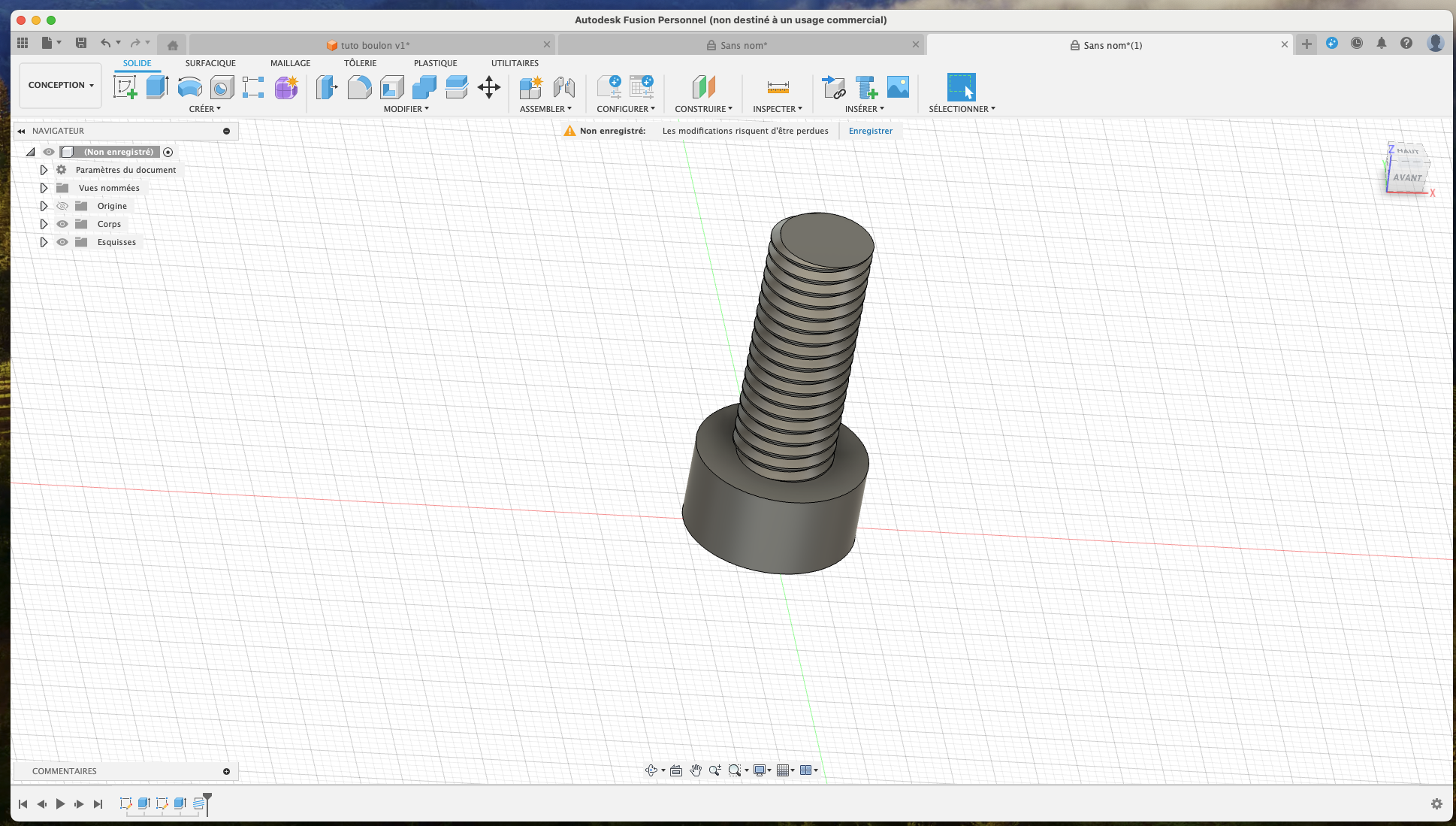

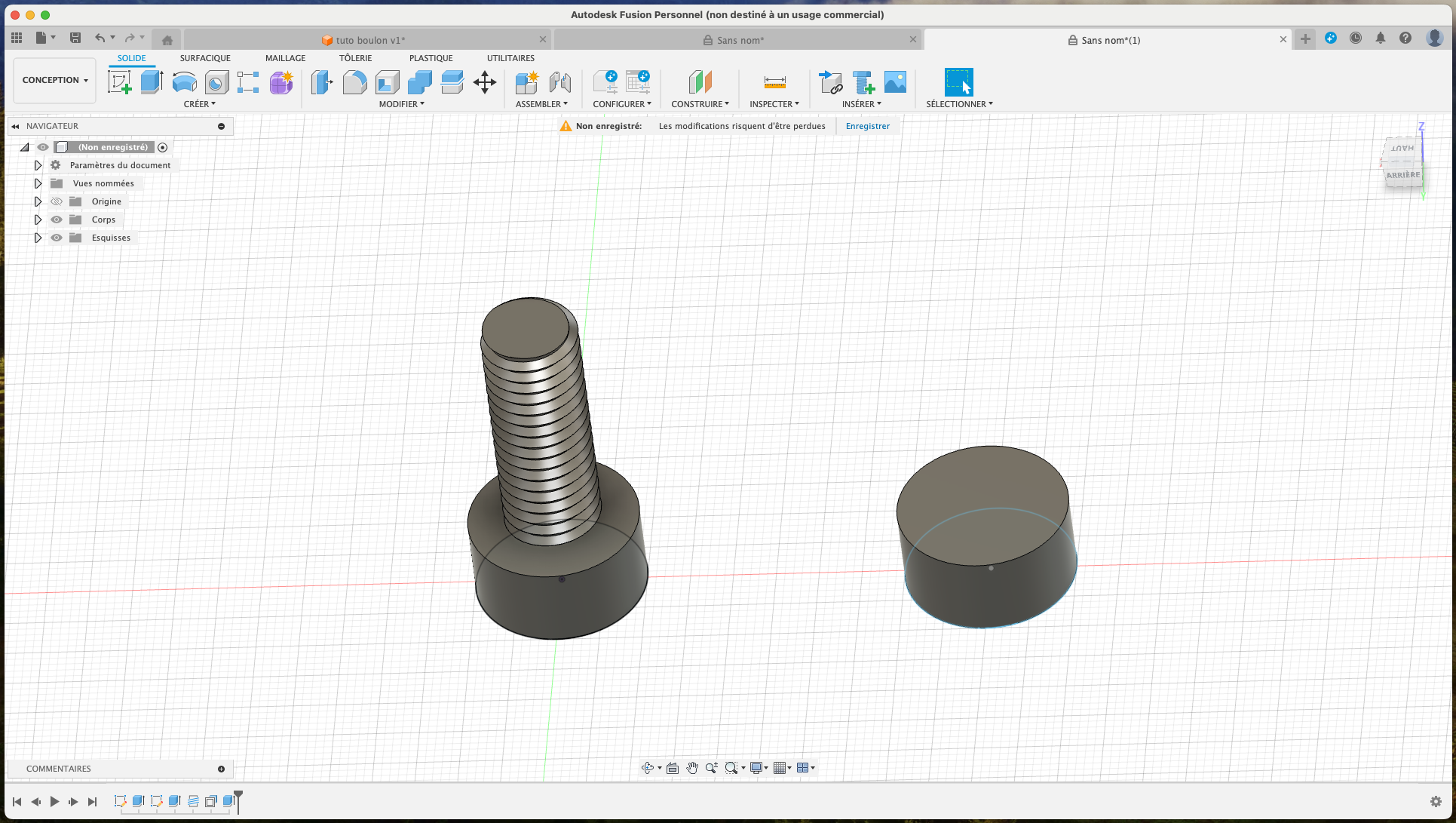

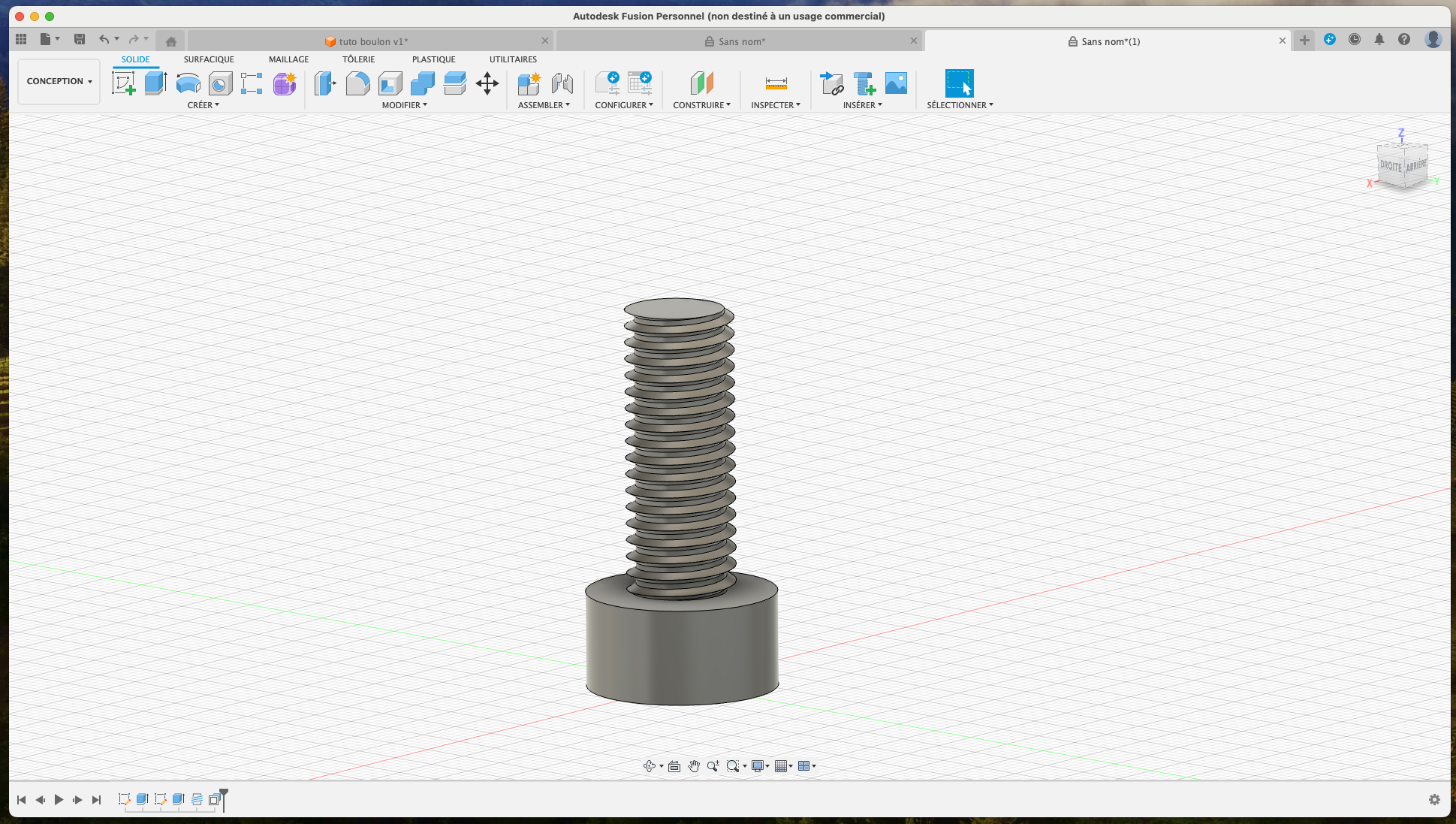

Notre vis est terminée.
Création de l’écrou

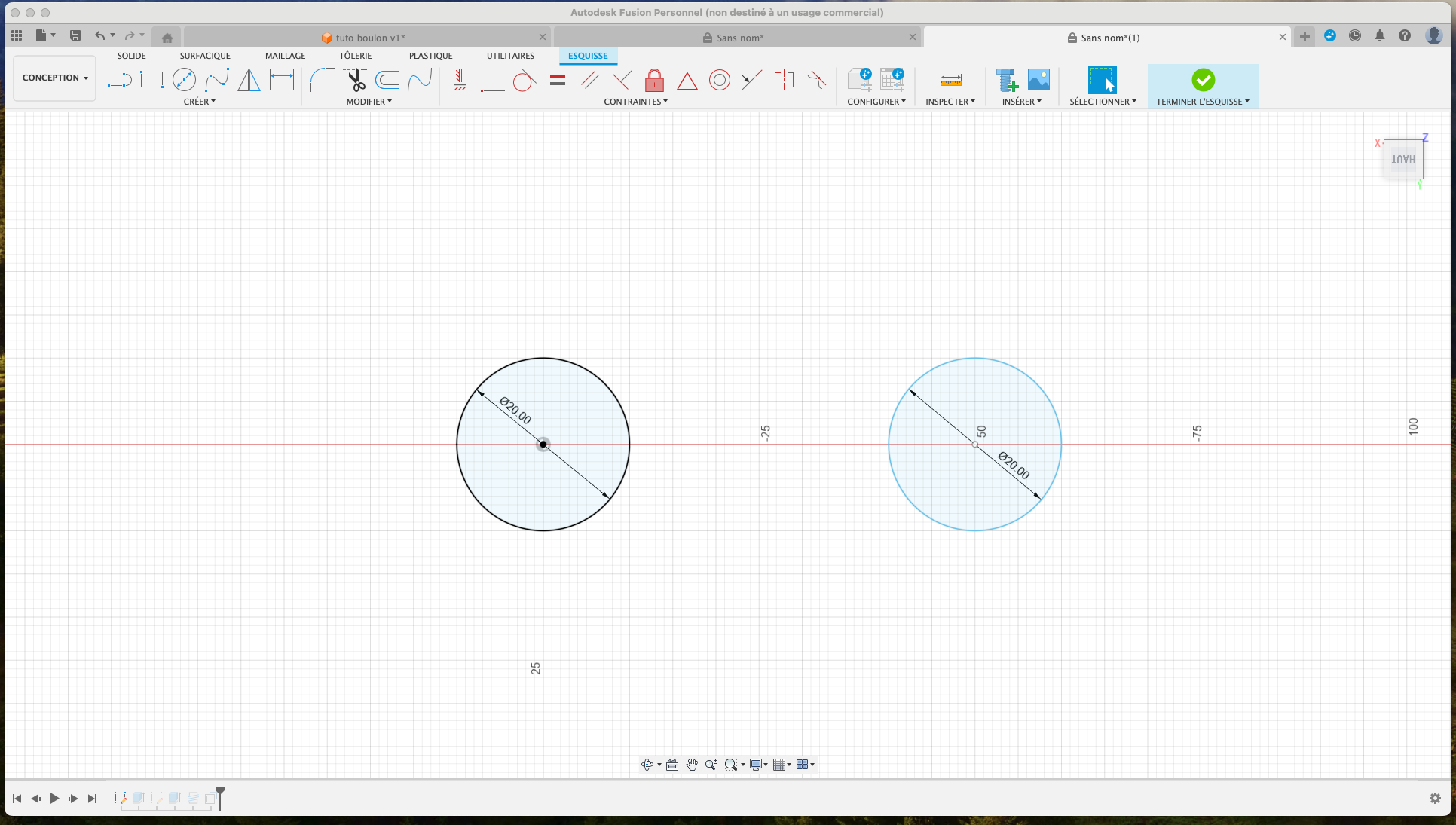

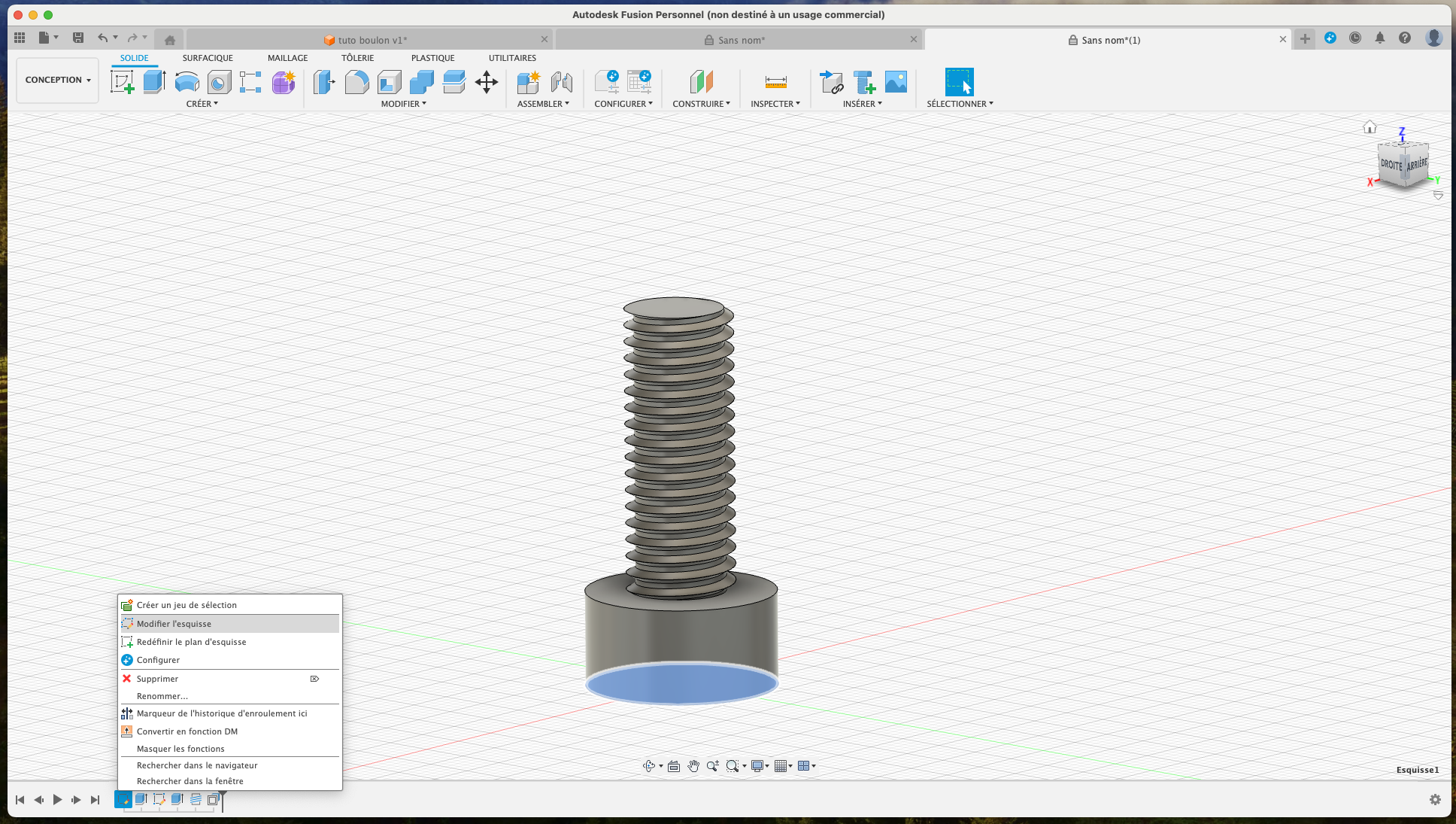

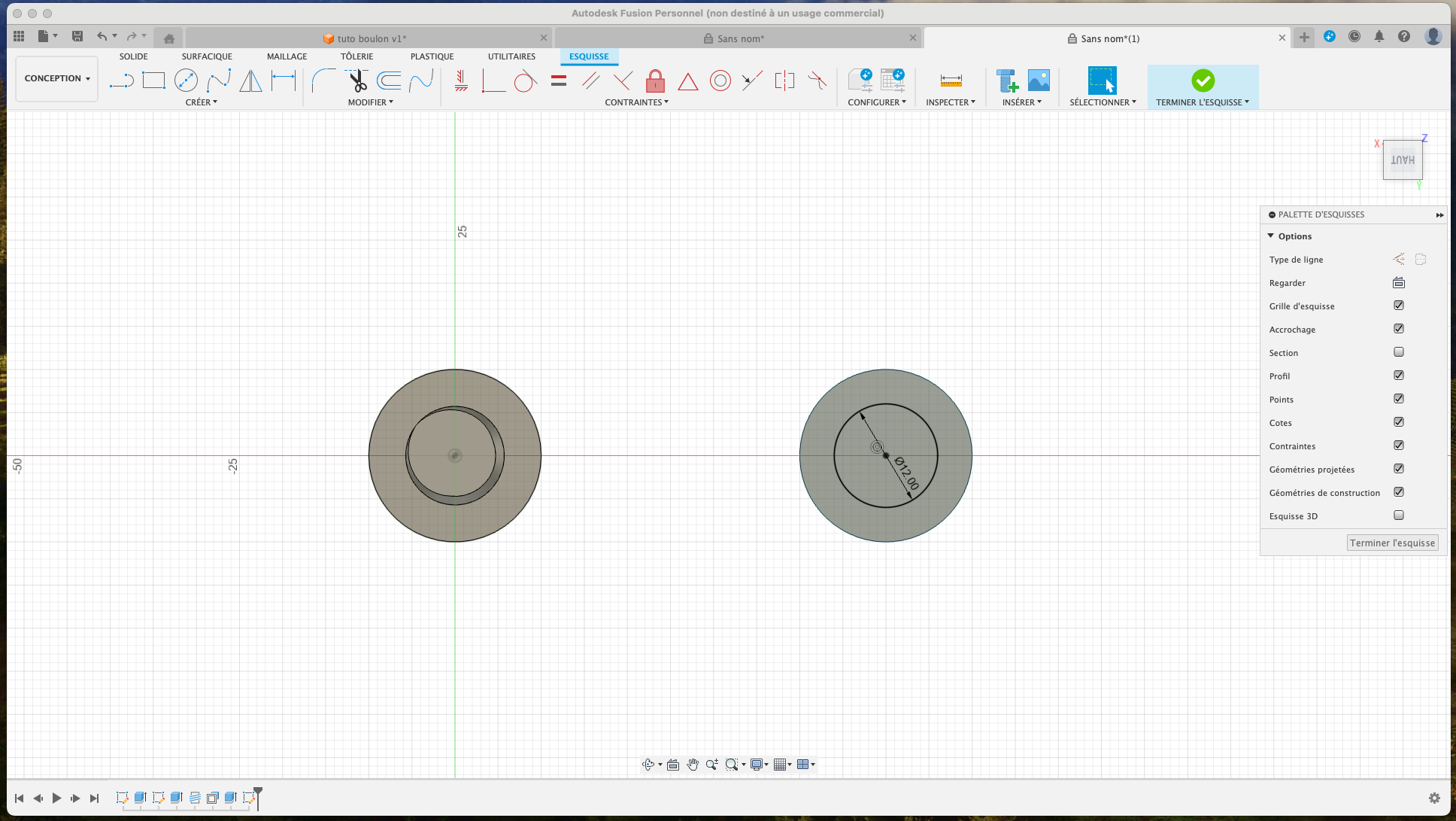

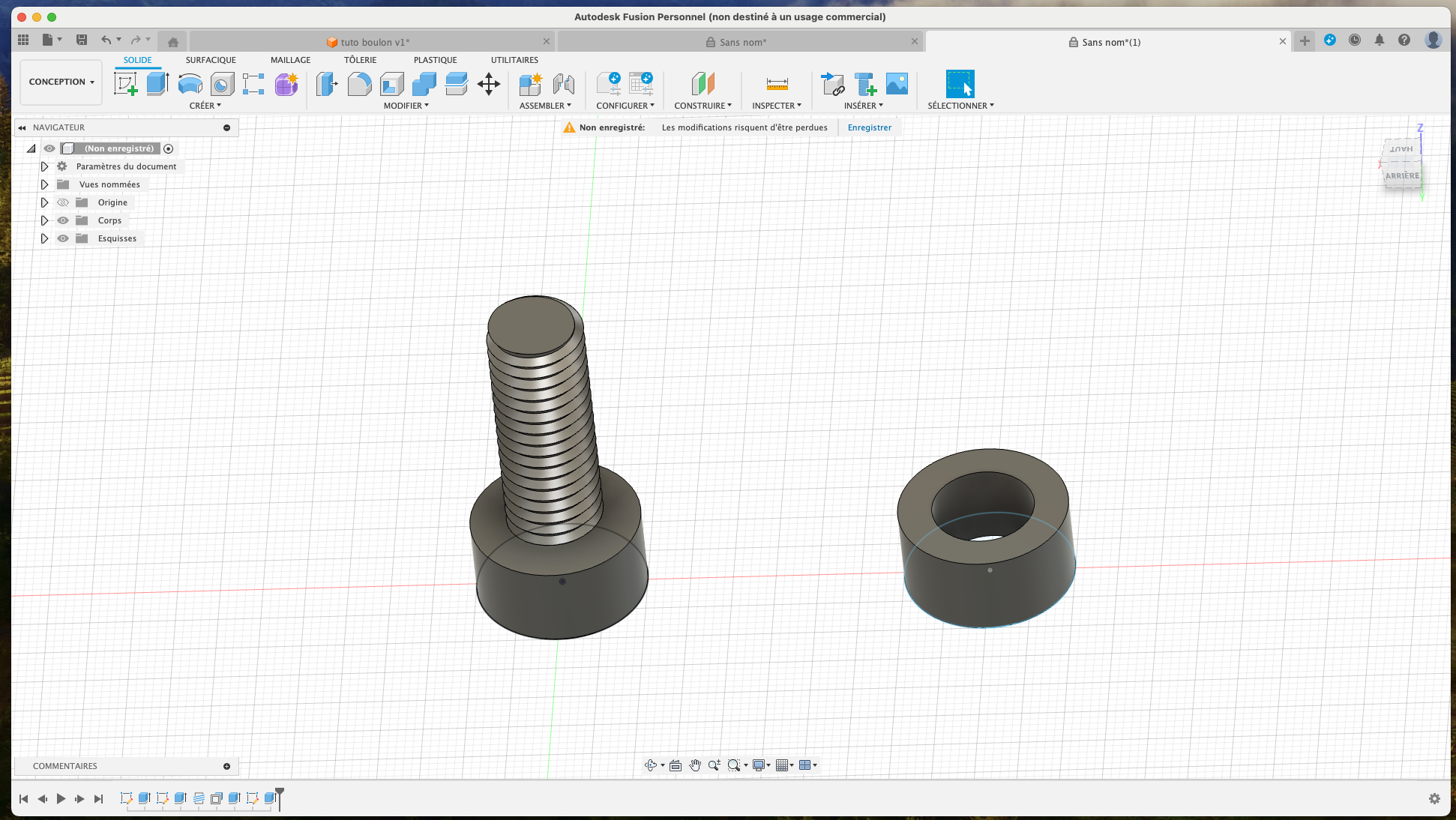

Pour cela nous allons modifier notre esquisse de départ, aller dans la timeline, sélectionner l’esquisse et avec le bouton droit de la souris cliquer dessus puis sélectionner Modifier l’esquisse.

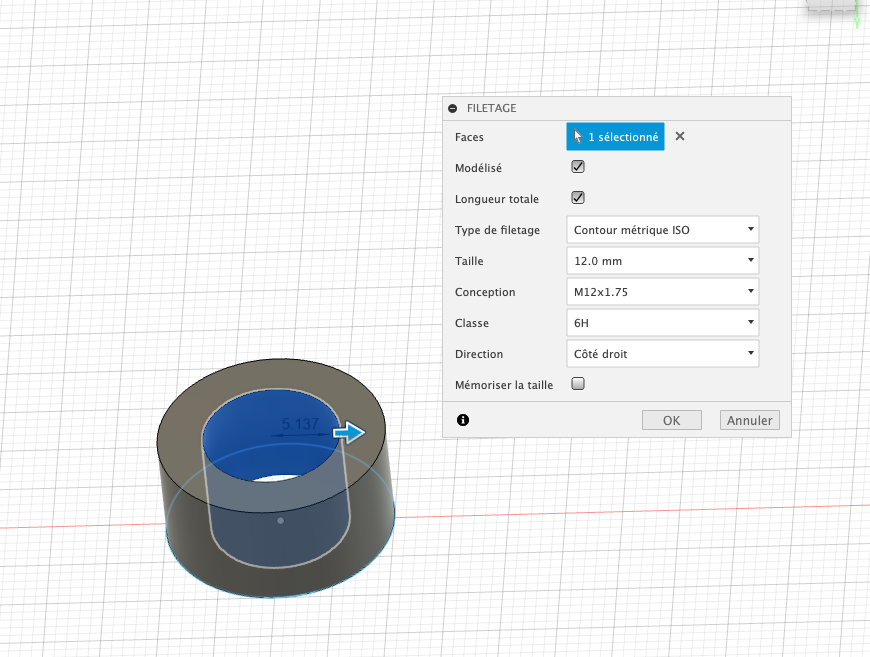

Utiliser les mêmes options que le pas de vis de la tige.

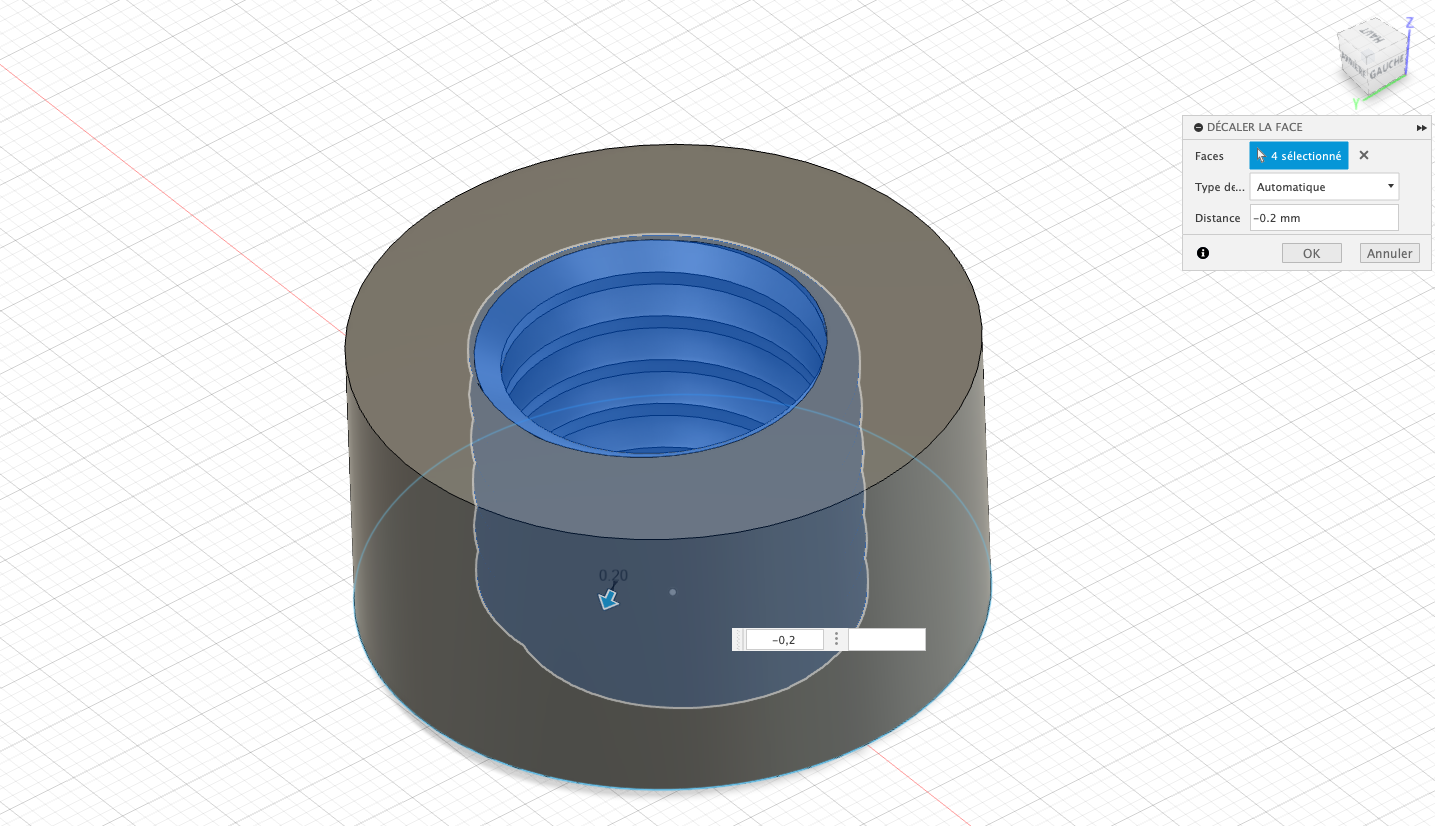

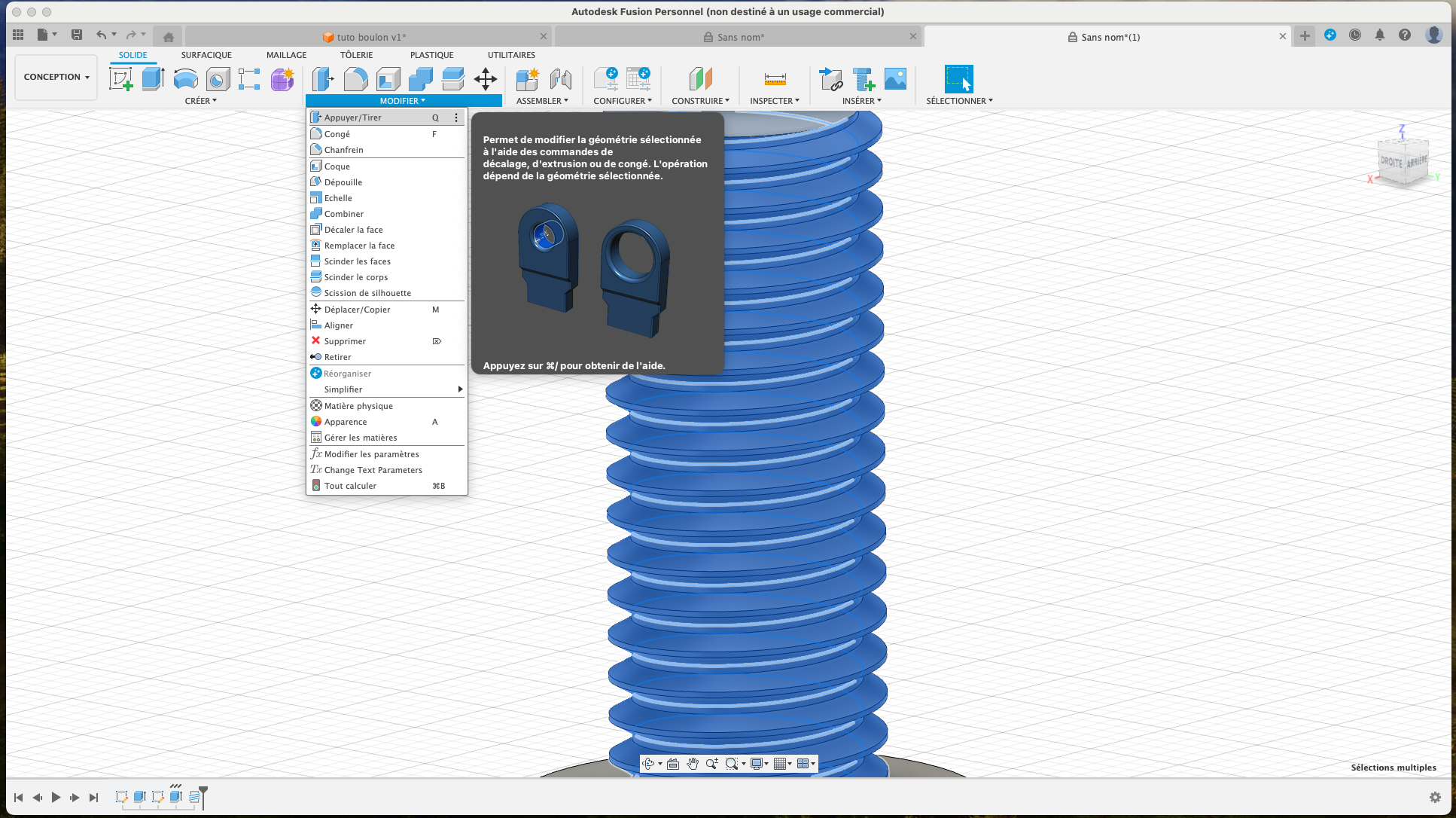

pour finir nous allons ajouter la tolerance, sélectionner tous le pas de vis de l’écrous, Une fois que c’est fait aller dans le menu MODIFIER puis Appuyer/Tirer et entré la valeur de -0,2 comme pour la tige.

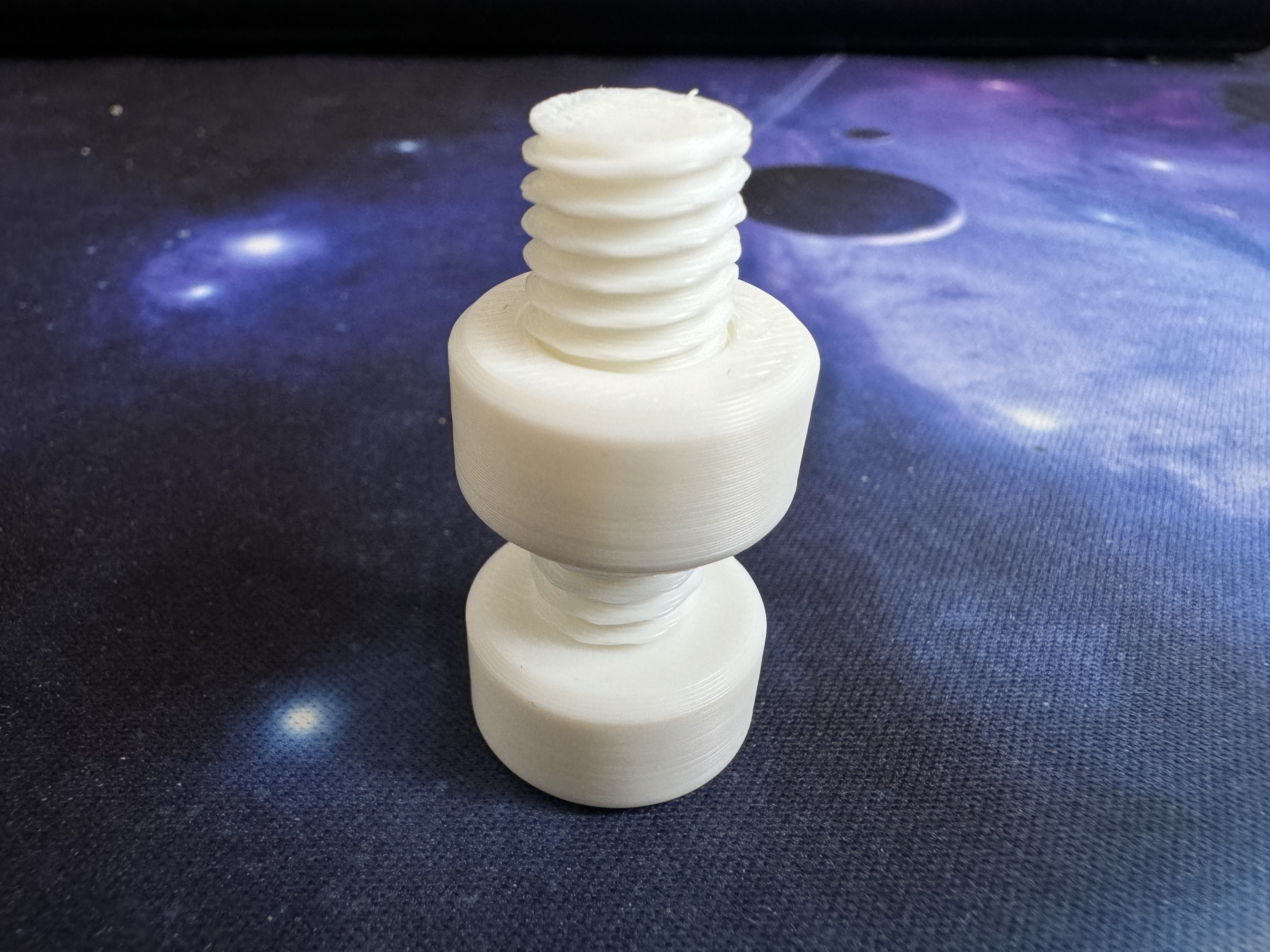

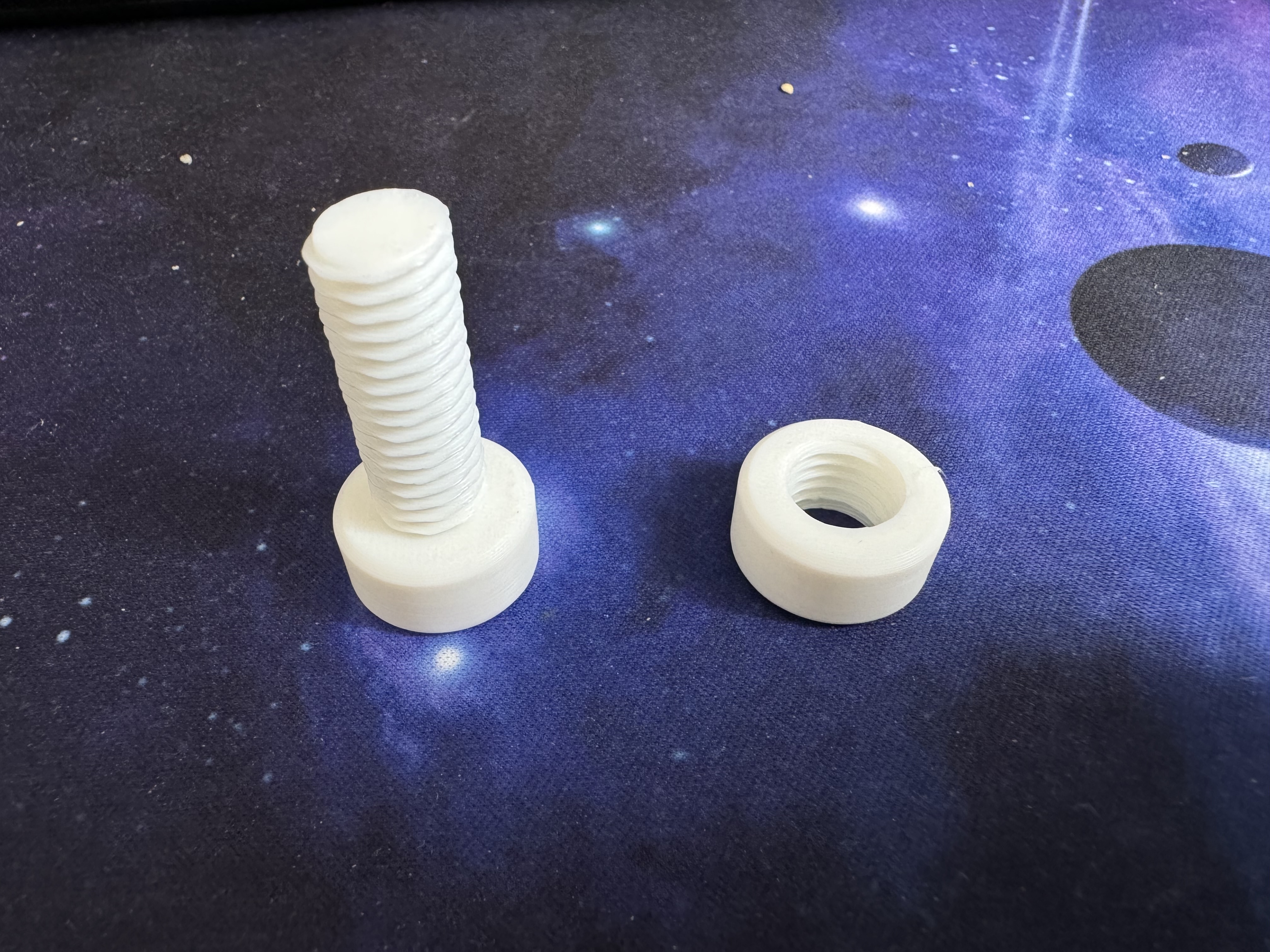

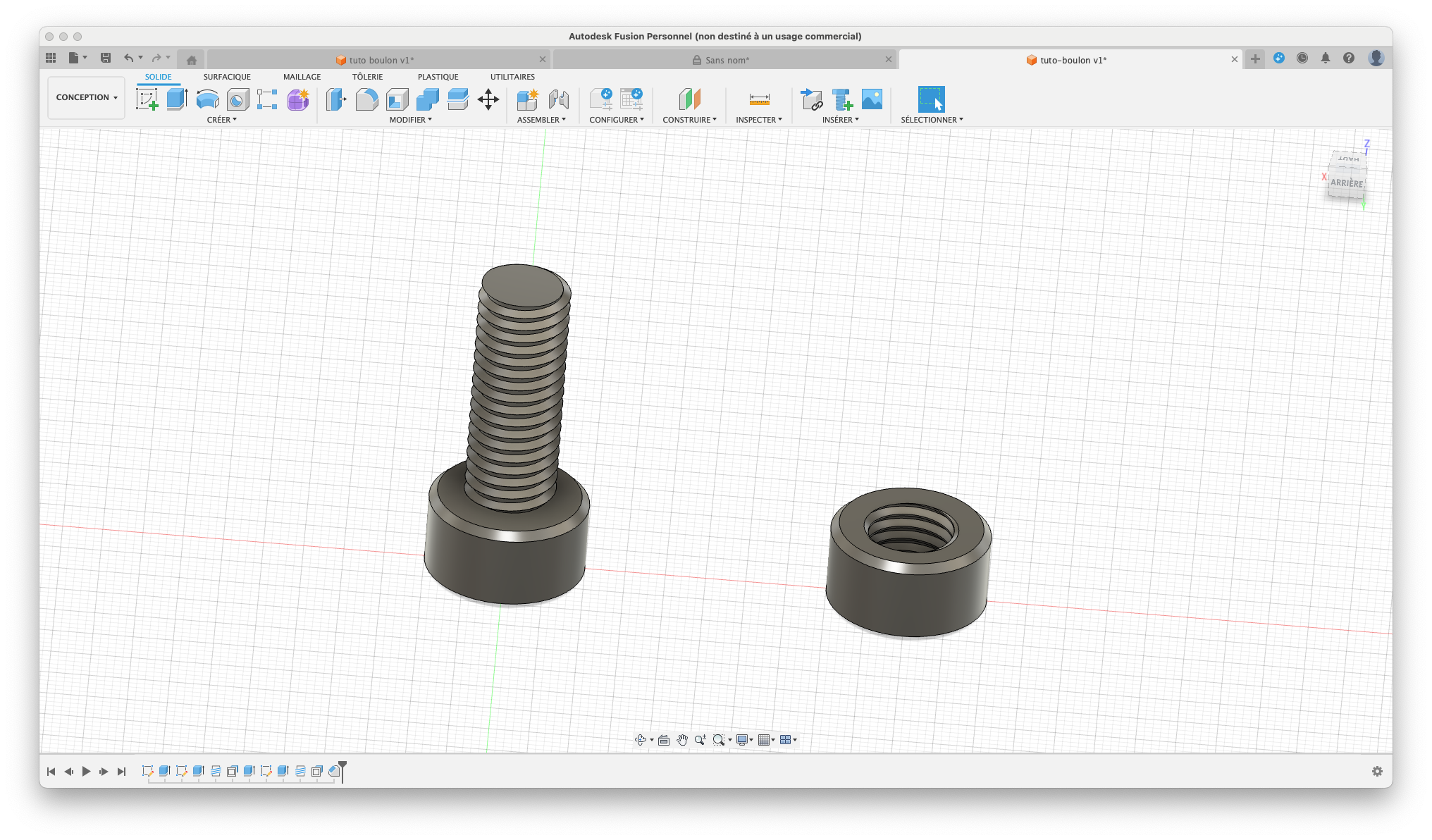

Notre boulon est terminé, vous pouvez l’améliorer par des chanfreins.
L’utilisation des pas de vis est interessant pour faire des assemblages.

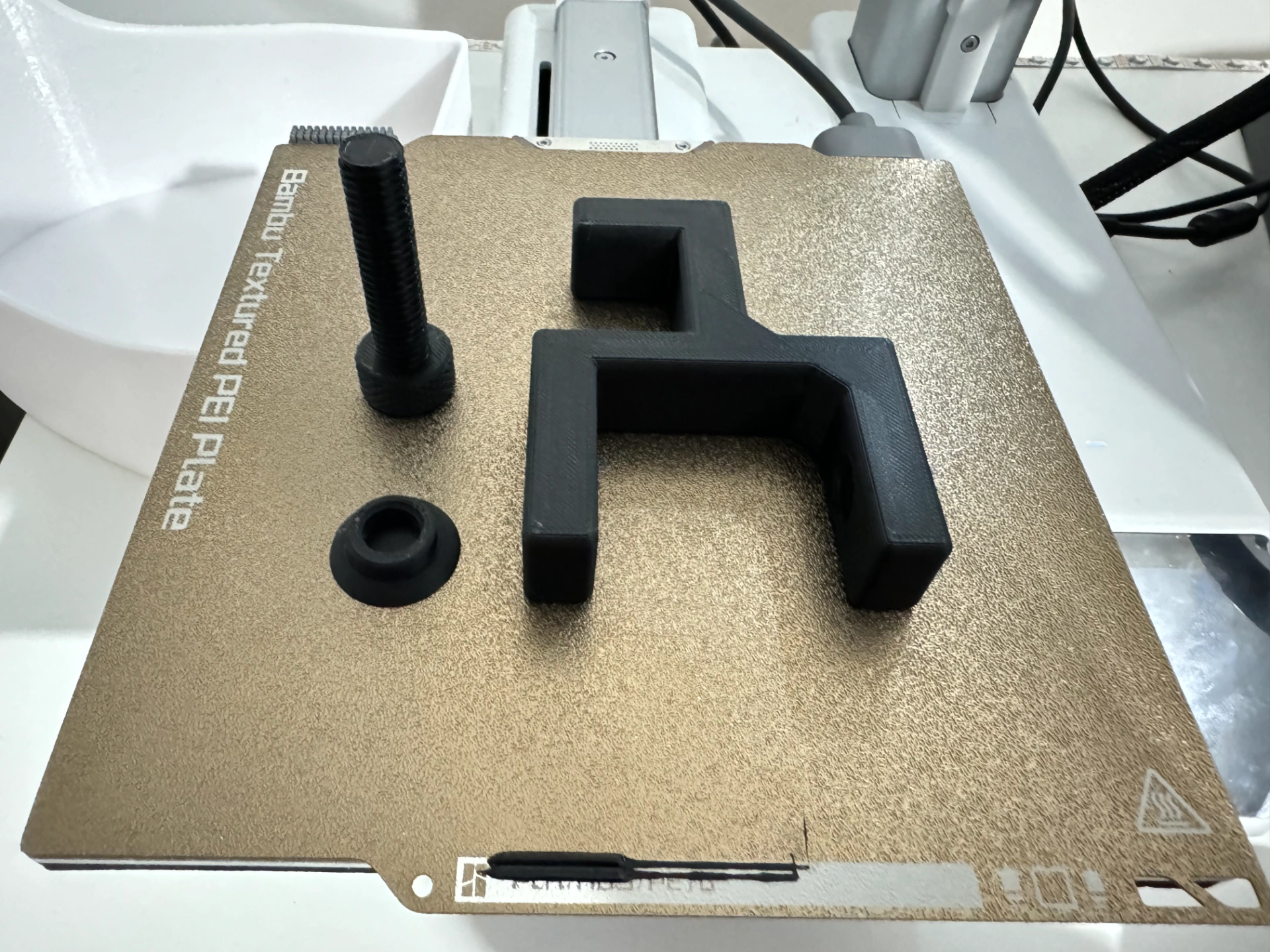

je l’ai utiliser pour faire un support de casque :
https://makerworld.com/en/models/130230#profileId-141251
Bonne modélisation et impression.
