Débloquer, entretenir et remplacer l'extrudeur
Introduction
Ce guide complet vous montre comment démonter, nettoyer, lubrifier et remplacer l’extrudeur de votre imprimante 3D Bambu Lab (X1C, P1P/S).
Ces opérations peuvent être nécessaires si vous rencontrez :
- Des problèmes d’extrusion
- Des bourrages de filament
- Une sous-extrusion
- Un bruit anormal de l’extrudeur
- Une usure des engrenages
Outils nécessaires
Pour l’entretien
- Clé Allen de 2 mm
- Tournevis cruciforme
- Pince à épiler (facultatif)
- Alcool isopropylique
- Brosse à dents usagée
- Lubrifiant PTFE
- Chiffon propre
Pour le remplacement
- Nouvel extrudeur (si nécessaire)
- Accessoire de démontage (optionnel) : MakerWorld
Préparation
Avant de commencer
- Déchargez le filament de l’extrudeur
- Éteignez l’imprimante et débranchez-la du secteur
- Attendez que la buse et le plateau chauffant refroidissent complètement
- Retirez le hotend si nécessaire
Retirer l’extrudeur de l’imprimante
Étape 1 : Accéder à l’extrudeur
- Attendez que la tête d’impression soit froide pour commencer le travail
- Retirez le cache de la tête d’impression
- Déconnectez délicatement les câbles
Étape 2 : Démontage
- Enlevez les 3 vis à l’aide de la clé Allen de 2 mm
- Déconnectez le câble de l’extrudeur de la carte
- Retirez l’extrudeur de l’imprimante
Entretien de l’extrudeur
Démonter l’extrudeur
- Retirez les quatre vis qui fixent le couvercle supérieur de l’extrudeur
- Délicatement, retirez le couvercle supérieur pour révéler les engrenages internes

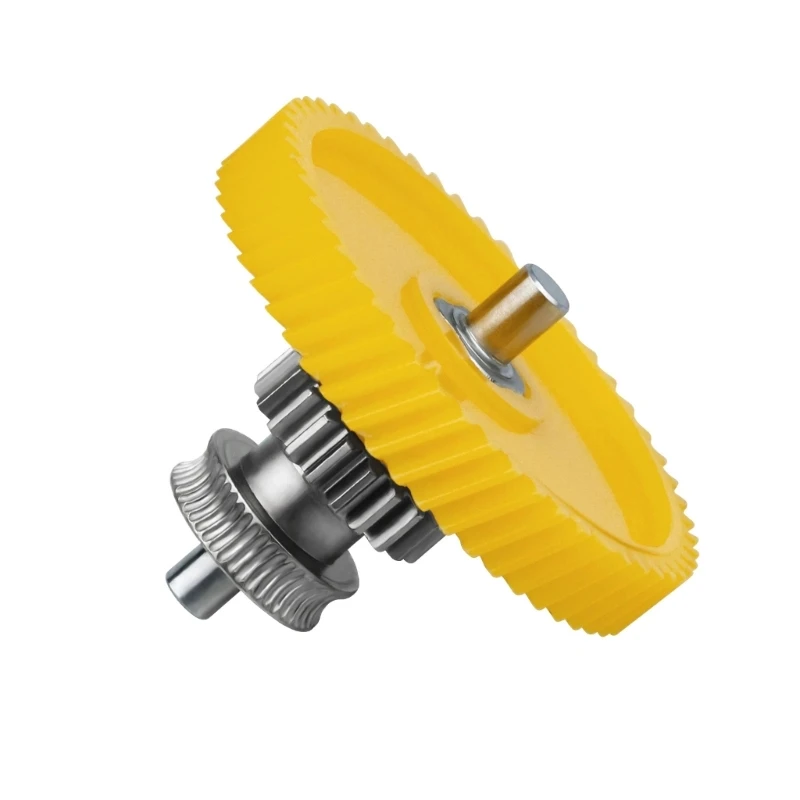

Nettoyer les engrenages
- Desserrez le petit ressort et retirez la roue dentée
- Retirez le contre-engrenage
- Nettoyez les engrenages et les autres pièces internes avec de l’alcool isopropylique et une brosse à dents usagée
- Séchez bien toutes les pièces avant de les remonter
Lubrifier les engrenages
- Appliquez une fine couche de lubrifiant PTFE sur les engrenages
- Assurez-vous que toutes les surfaces des engrenages sont uniformément lubrifiées
Remonter l’extrudeur
- Replacez la roue dentée et le contre-engrenage
- Remettez le ressort en place et fixez-le avec la vis
- Replacez le couvercle supérieur et fixez-le avec les quatre vis

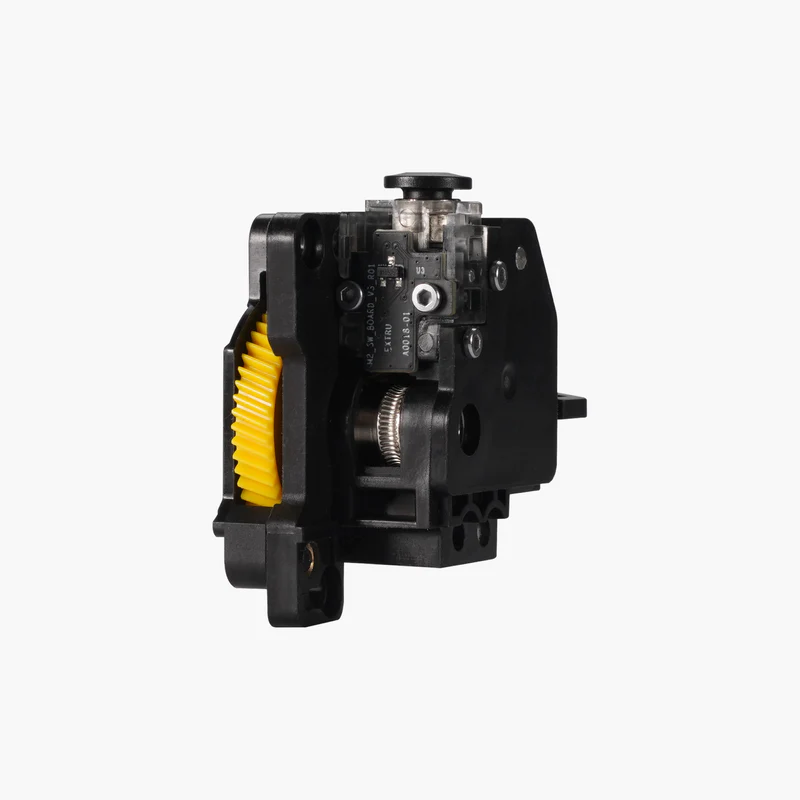

Remplacement complet de l’extrudeur
Si l’entretien ne suffit pas ou si l’extrudeur est endommagé, vous pouvez procéder à un remplacement complet.
Démonter l’ancien extrudeur
Suivez les étapes de démontage ci-dessus pour retirer l’extrudeur.
Installer le nouvel extrudeur
- Placez le nouvel extrudeur dans son logement
- Reconnectez le câble de l’extrudeur
- Fixez l’extrudeur avec les 3 vis
- Remettez le hotend en place
Accessoire de démontage
Pour faciliter le démontage, vous pouvez utiliser l’accessoire disponible sur MakerWorld : Lien vers l’accessoire
Remettre l’extrudeur en place
- Rebranchez le câble de l’extrudeur
- Suivez les étapes de la vidéo “Changer la buse sur une imprimante 3D Bambulab” pour remettre l’extrudeur en place
Calibrage de l’extrudeur
Après l’entretien ou le remplacement, il est important de calibrer l’extrudeur :
- Allumez l’imprimante et sélectionnez l’option “Calibrage” dans le menu
- Suivez les instructions à l’écran pour calibrer l’extrudeur
- Effectuez un test d’impression pour vérifier que l’extrudeur fonctionne correctement
Conseils et précautions
Sécurité
- Soyez prudent lorsque vous manipulez les engrenages, car ils peuvent être coupants
- N’utilisez pas trop de lubrifiant, car cela pourrait entraîner un patinage des engrenages
- Travaillez dans un environnement propre pour éviter la contamination
Maintenance préventive
- Effectuez un entretien régulier de l’extrudeur (tous les 3-6 mois selon l’usage)
- Surveillez les bruits anormaux qui pourraient indiquer un problème
- Vérifiez régulièrement l’état des engrenages
Support technique
Si vous rencontrez des difficultés pour démonter ou remonter l’extrudeur, n’hésitez pas à contacter le support technique de Bambu Lab.
Conclusion
En suivant ce guide complet, vous devriez être en mesure de démonter, nettoyer, lubrifier et remplacer l’extrudeur de votre imprimante 3D Bambu Lab.
Un entretien régulier de l’extrudeur peut :
- Résoudre les problèmes d’extrusion
- Améliorer la qualité de vos impressions
- Prolonger la durée de vie de votre imprimante
- Éviter les pannes coûteuses
N’oubliez pas de toujours effectuer un calibrage après toute intervention sur l’extrudeur pour garantir des résultats optimaux.
