La fonction lissage permet de créer une forme entre plusieurs esquisses.
Ça parait un peut vague, mais on va voir plusieurs exemples.
Capture decran 2025 02 23 a 12

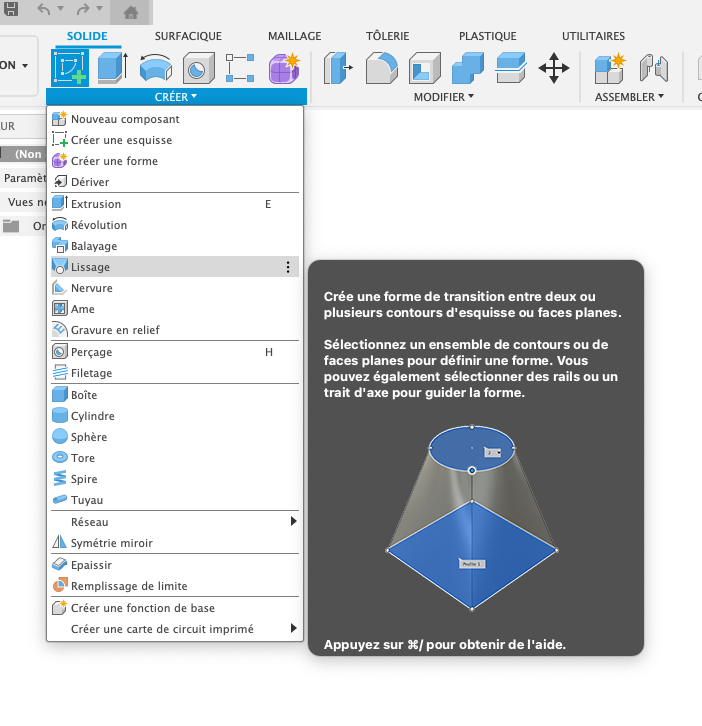

Vous trouvez cette fonction dans le menu CRÉER / Lissage
Premier exemple

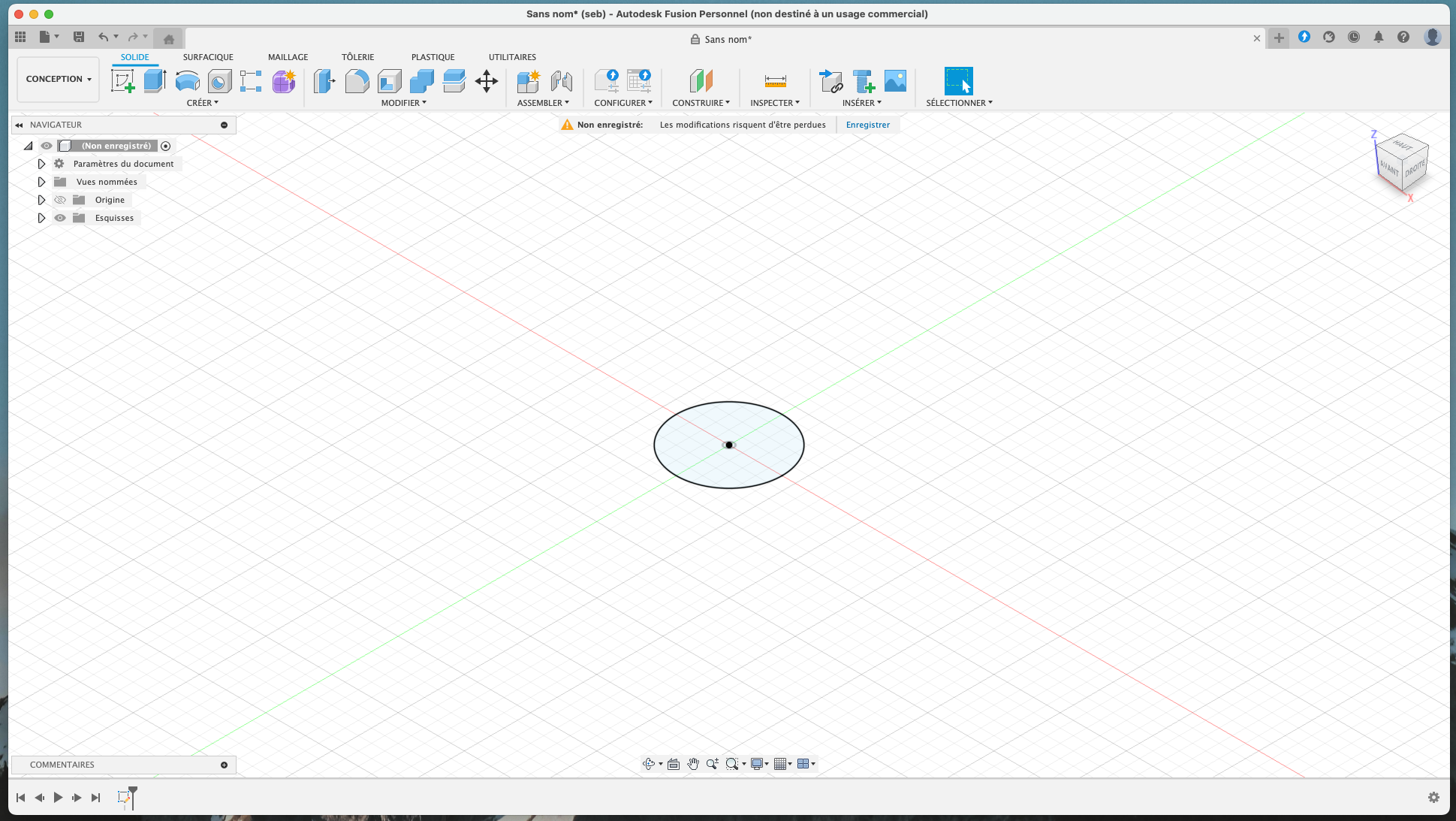

En premier nous allons créer une esquisse sur l’axe XY et réaliser un cercle de 40 mm puis quitter l’esquisse.
Capture decran 2025 02 23 a 12

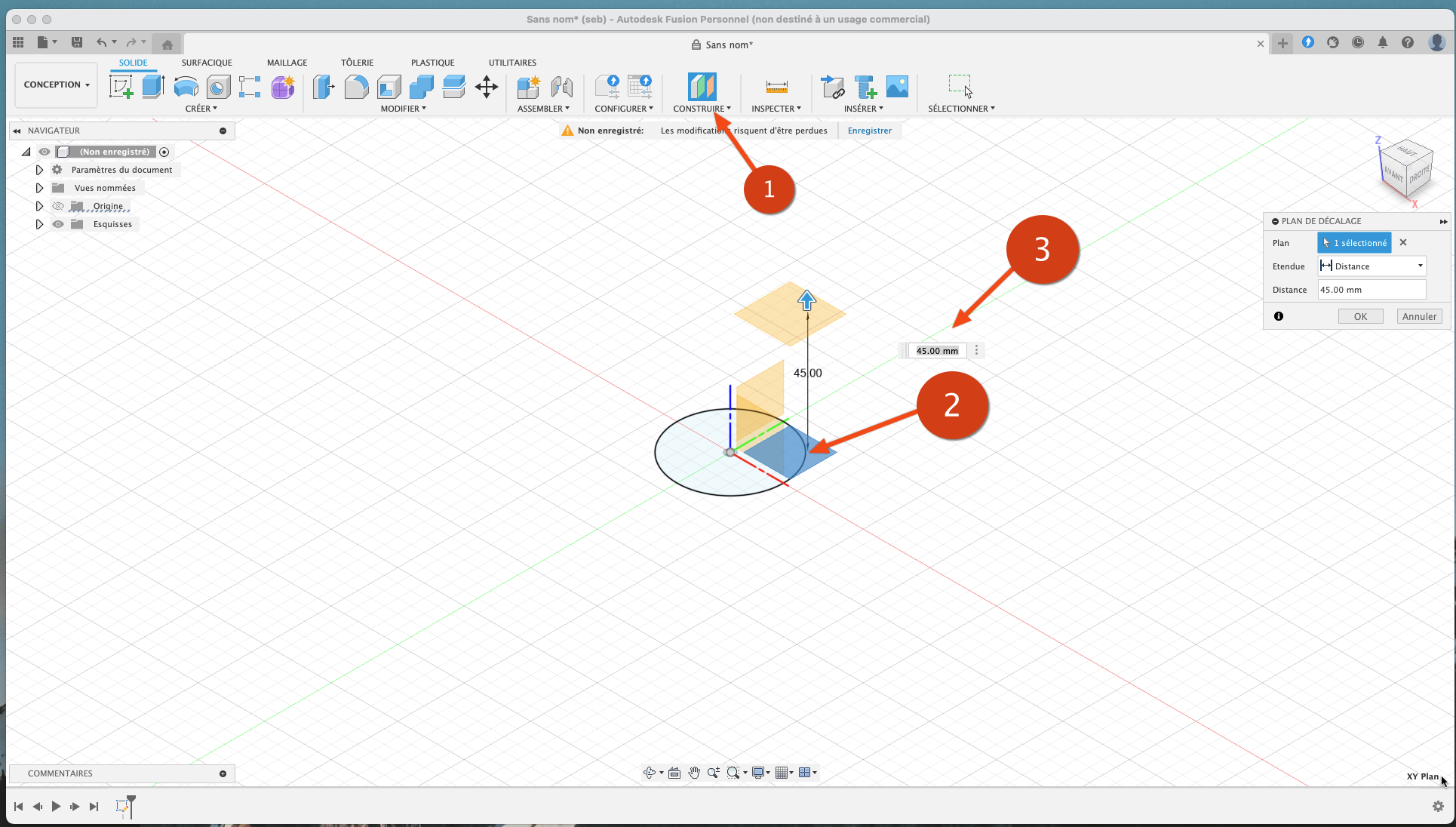

Maintenant nous réalisons un plan de décalage par rapport au plan XY de 45 mm.
1 – pour sélectionner la fonction : Plan de décalage
2- Pour sélectionner le plan à décaler : XY
3- Indiquer la distance de décollage
Capto Capture 2025 02 23 12 38 42 PM

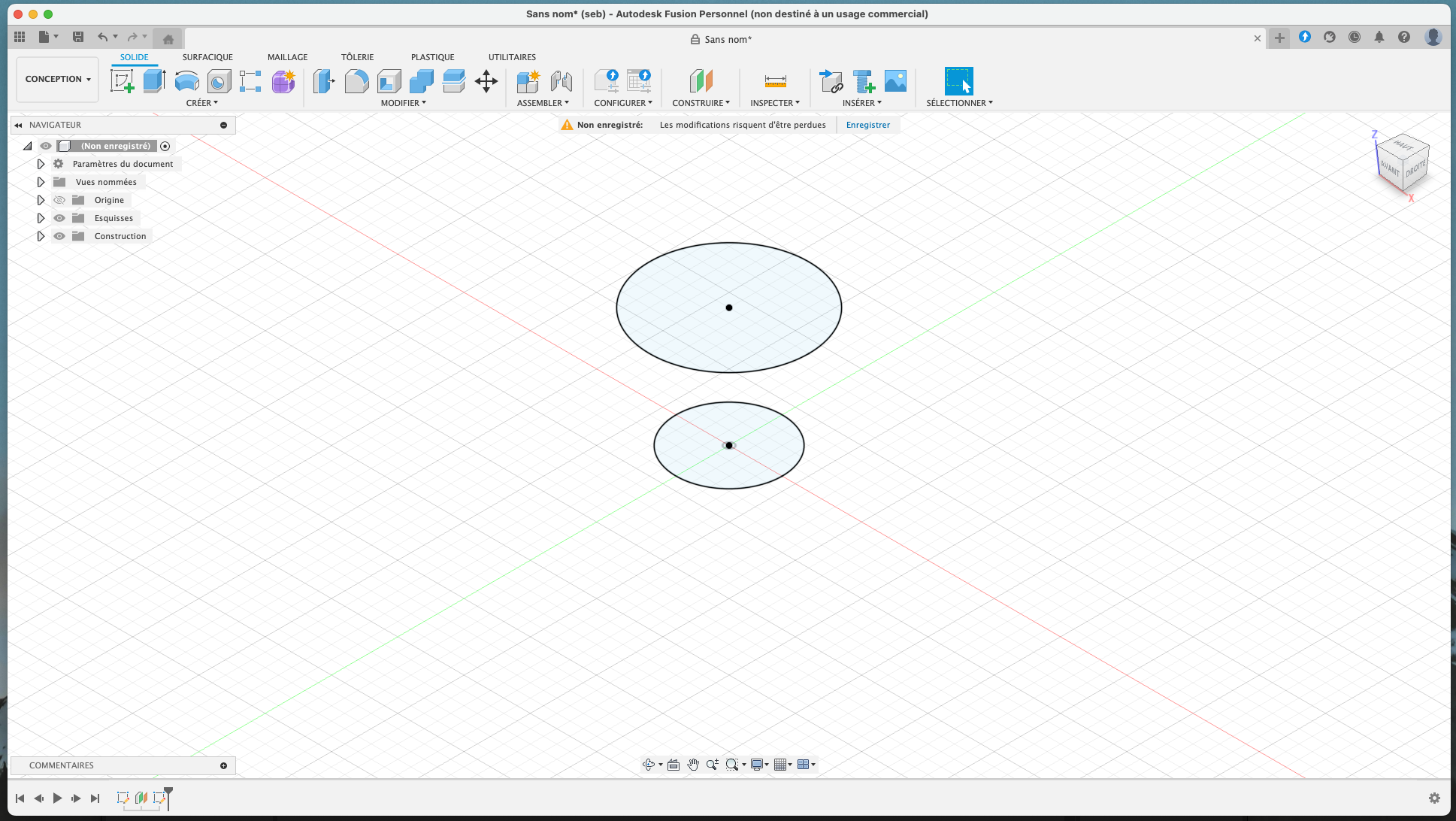

En suite, nous réalisons une esquisse sur ce plan, dans cette esquisse, nous dessinons un cercle de 60 mm, enfin nous quittons l’esquive.
Capture decran 2025 02 23 a 12

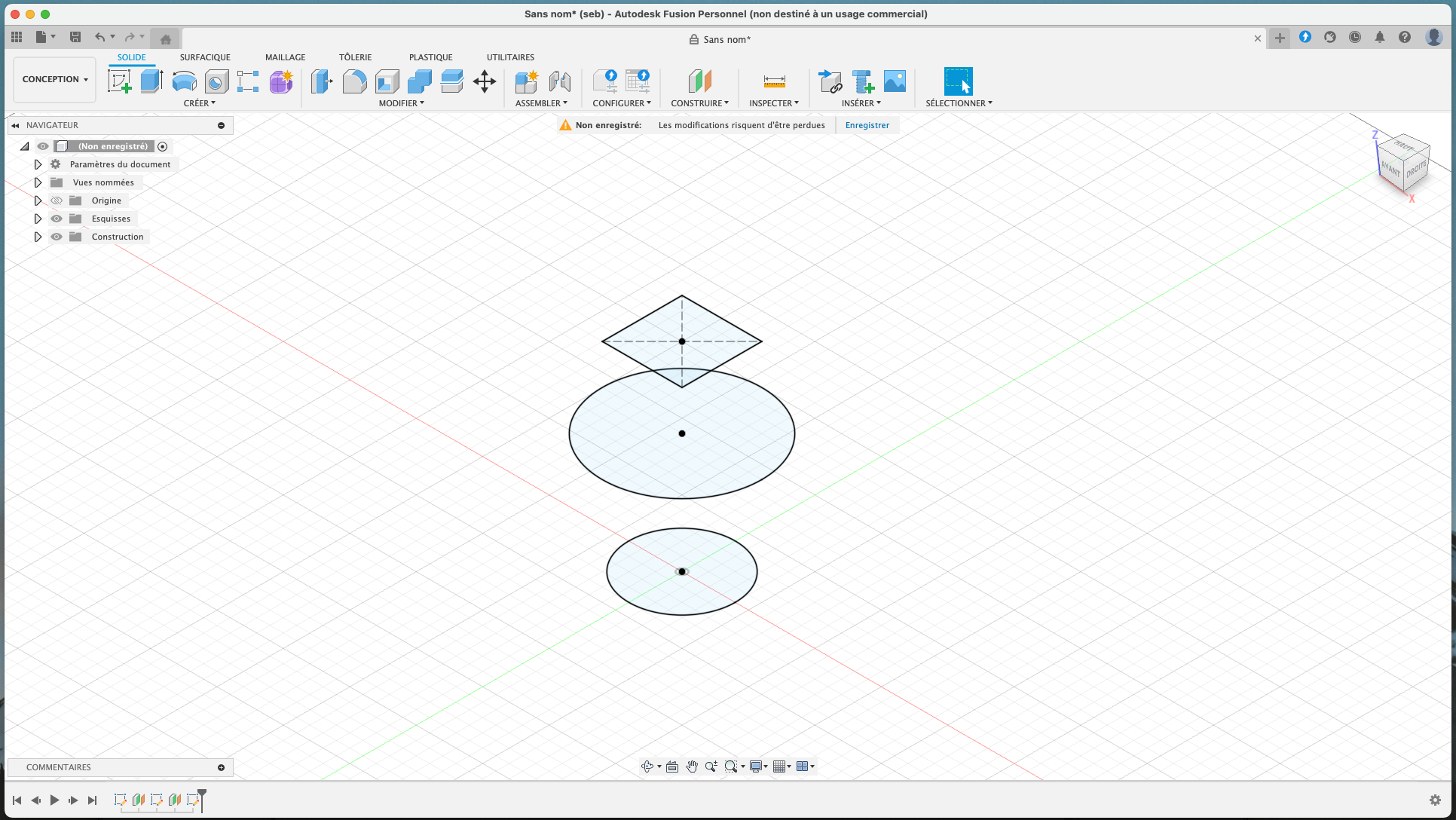

Nous réalisons un nouveau décalage de plan de 30 mm par rapport au nouveau plan créé précédemment, sur ce plan, nous plaisent une esquisse et, sur cette esquisse, un carré de 30 mm de coté.
Capture decran 2025 02 23 a 12

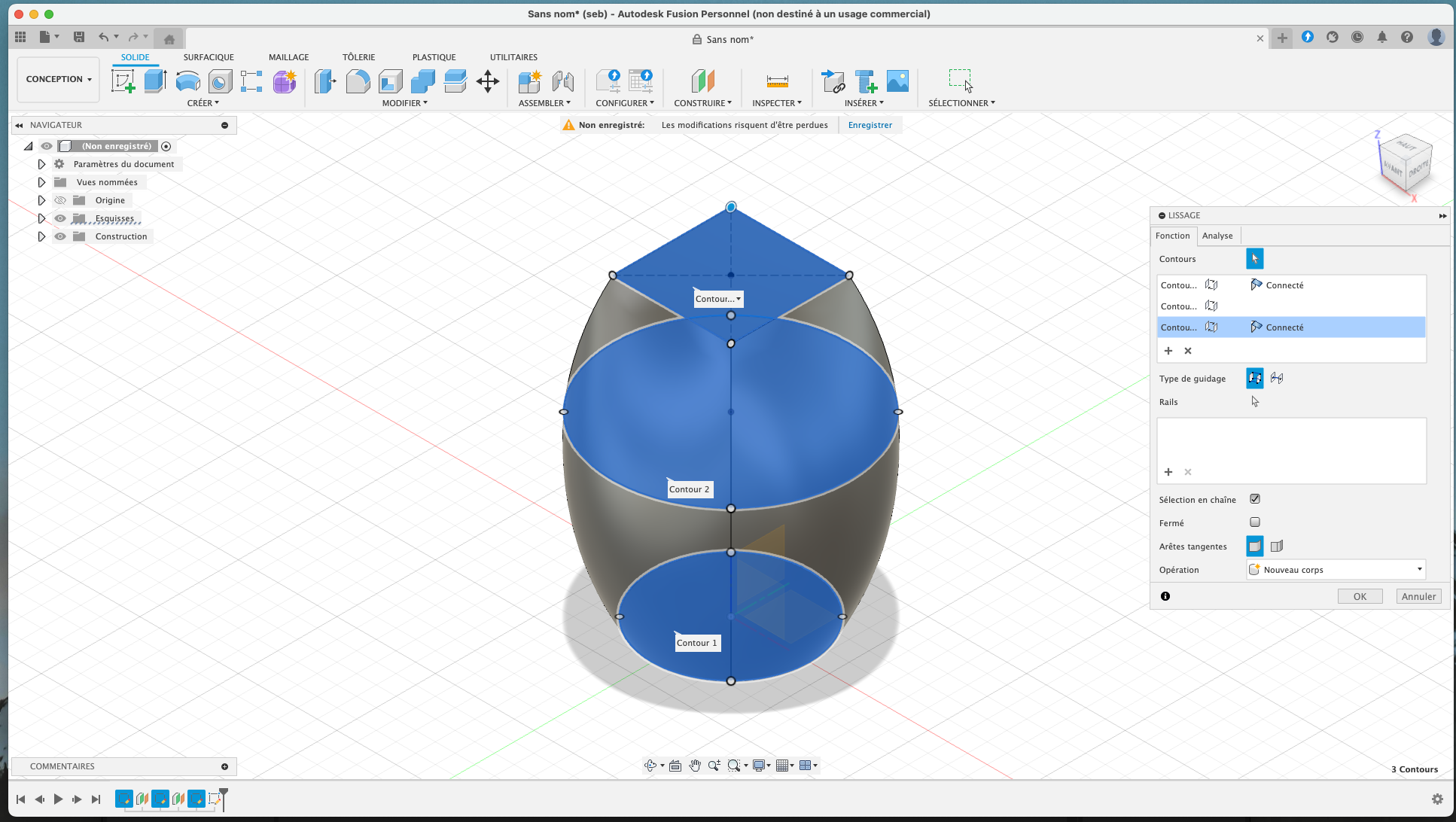

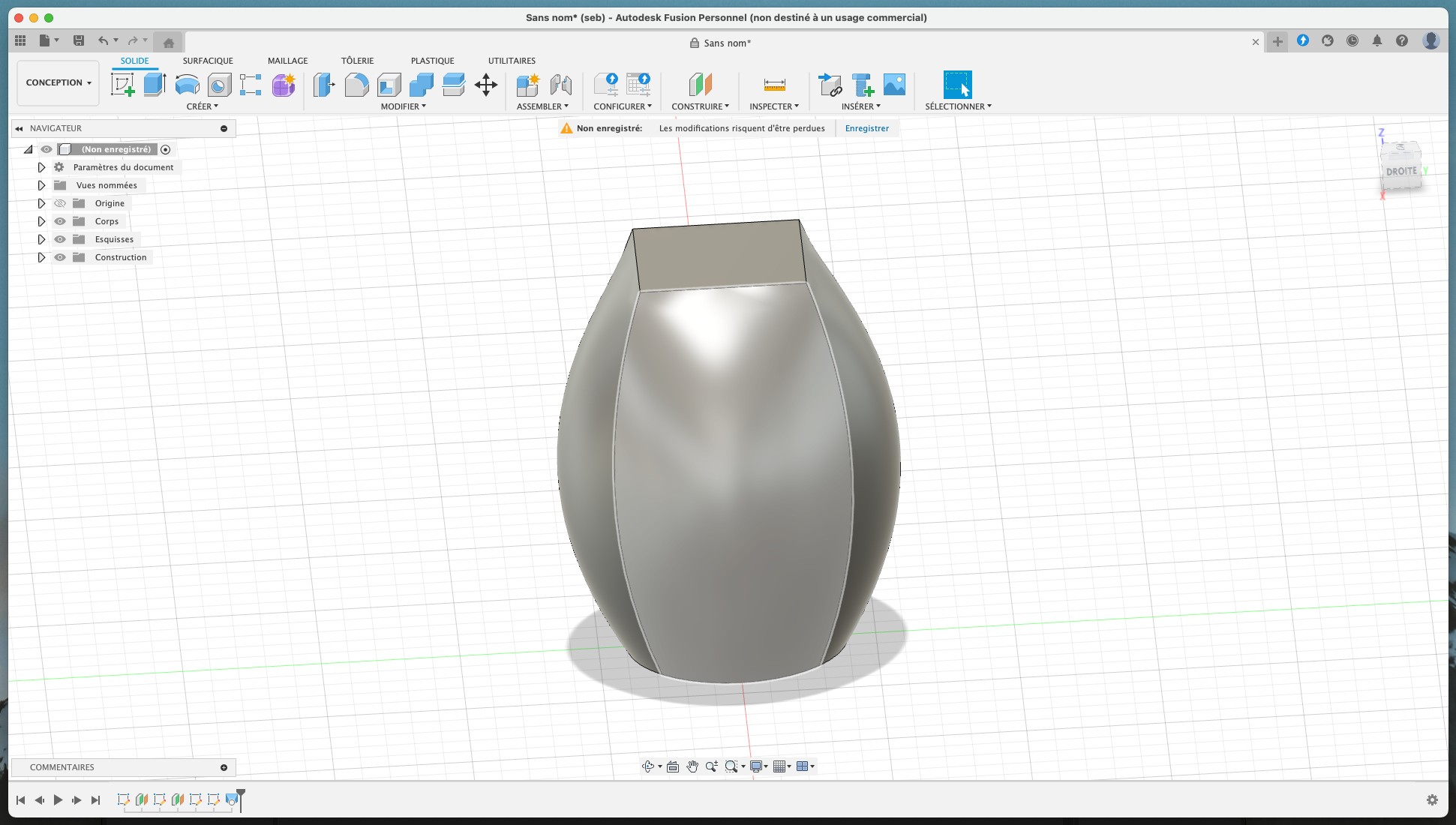

Maintenant, sélectionner la fonction lissage.

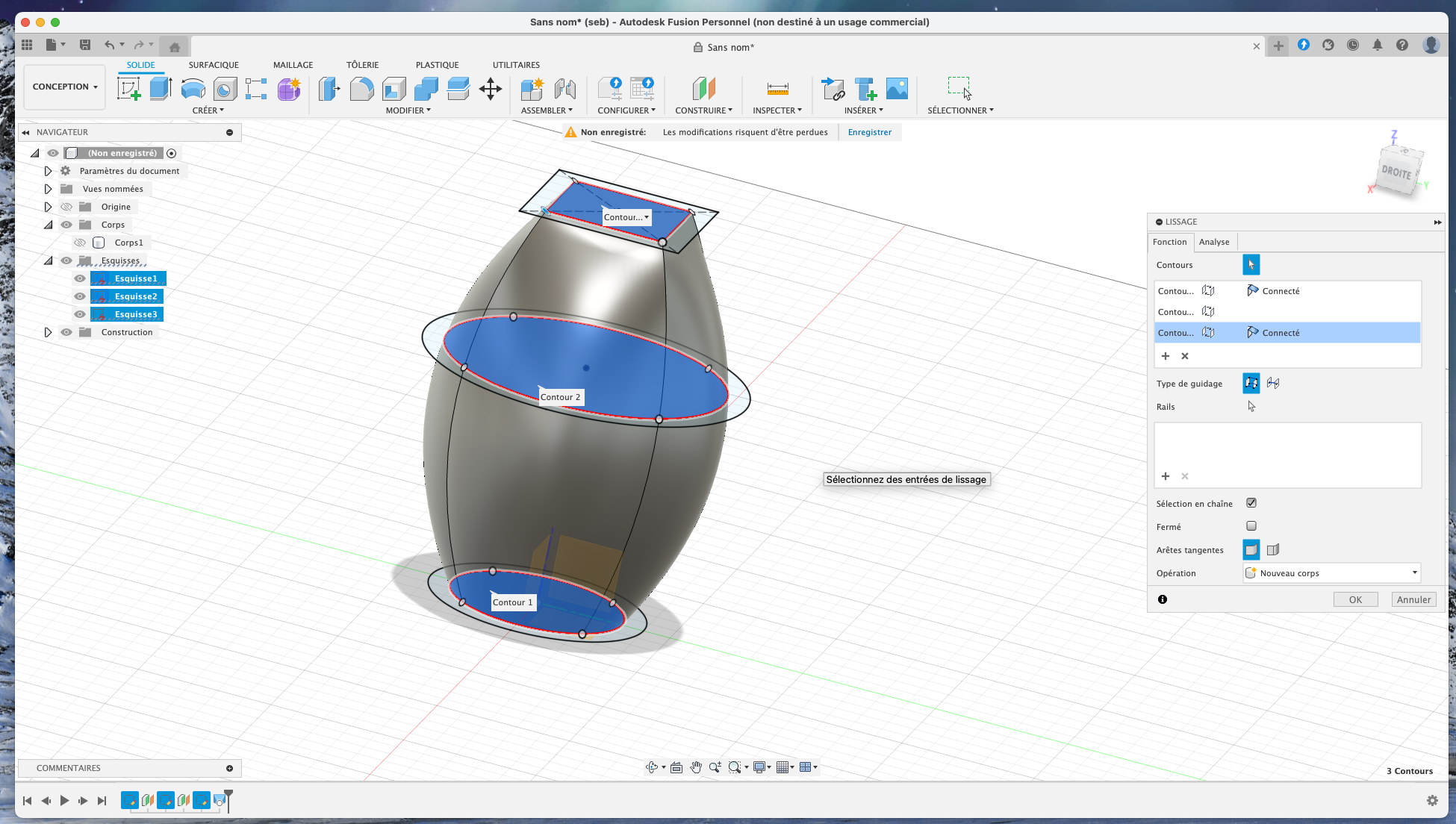

Sélectionner les 3 formes sur les 3 esquisses.
Capture decran 2025 02 23 a 12
Capture decran 2025 02 23 a 13
Capture decran 2025 02 23 a 13
Second exemple
Nous allons utiliser l’exemple précédent.

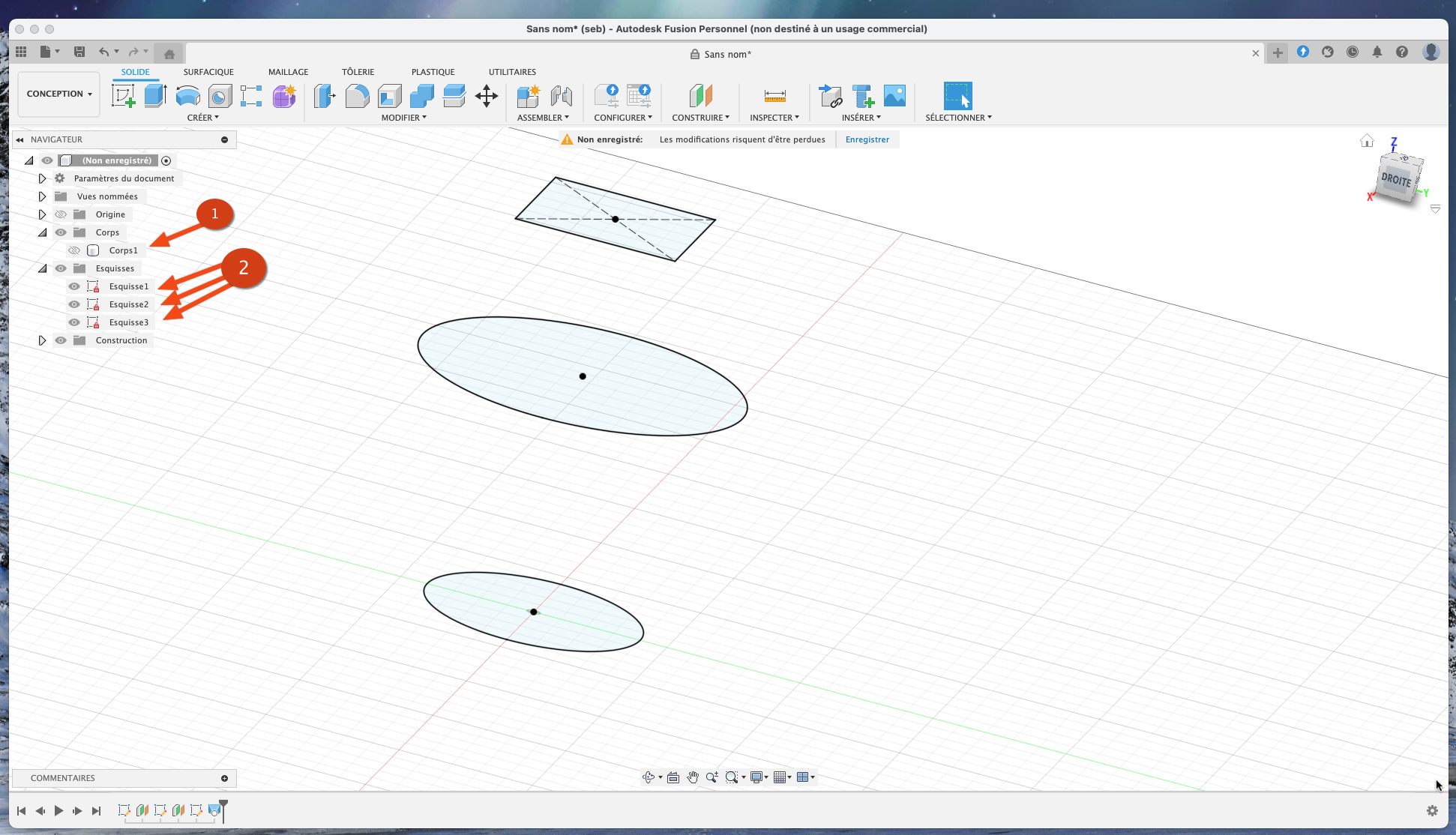

Masquer le corps (1) et afficher les 3 esquisses (3).
Capto Capture 2025 02 23 01 08 13 PM

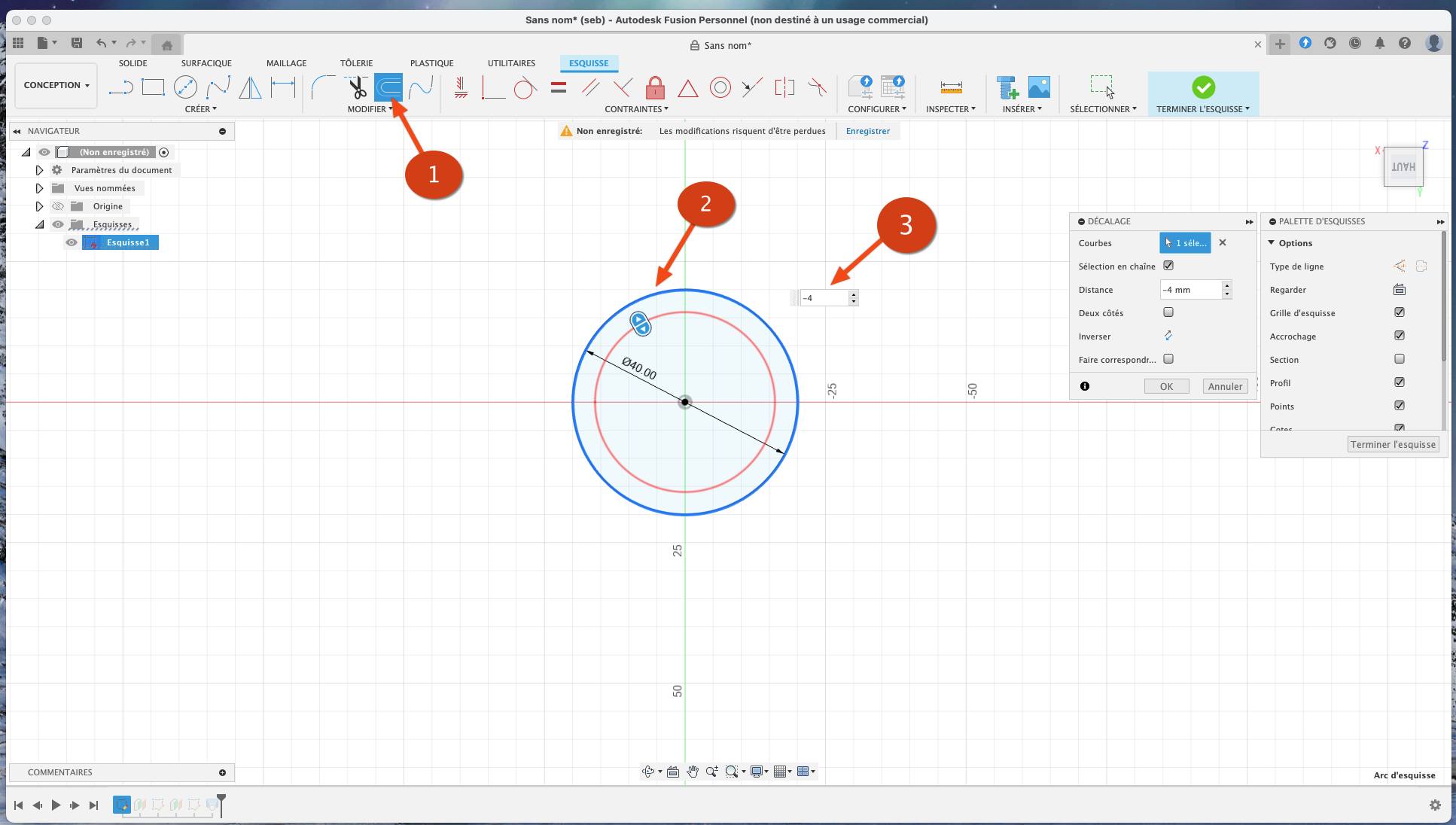

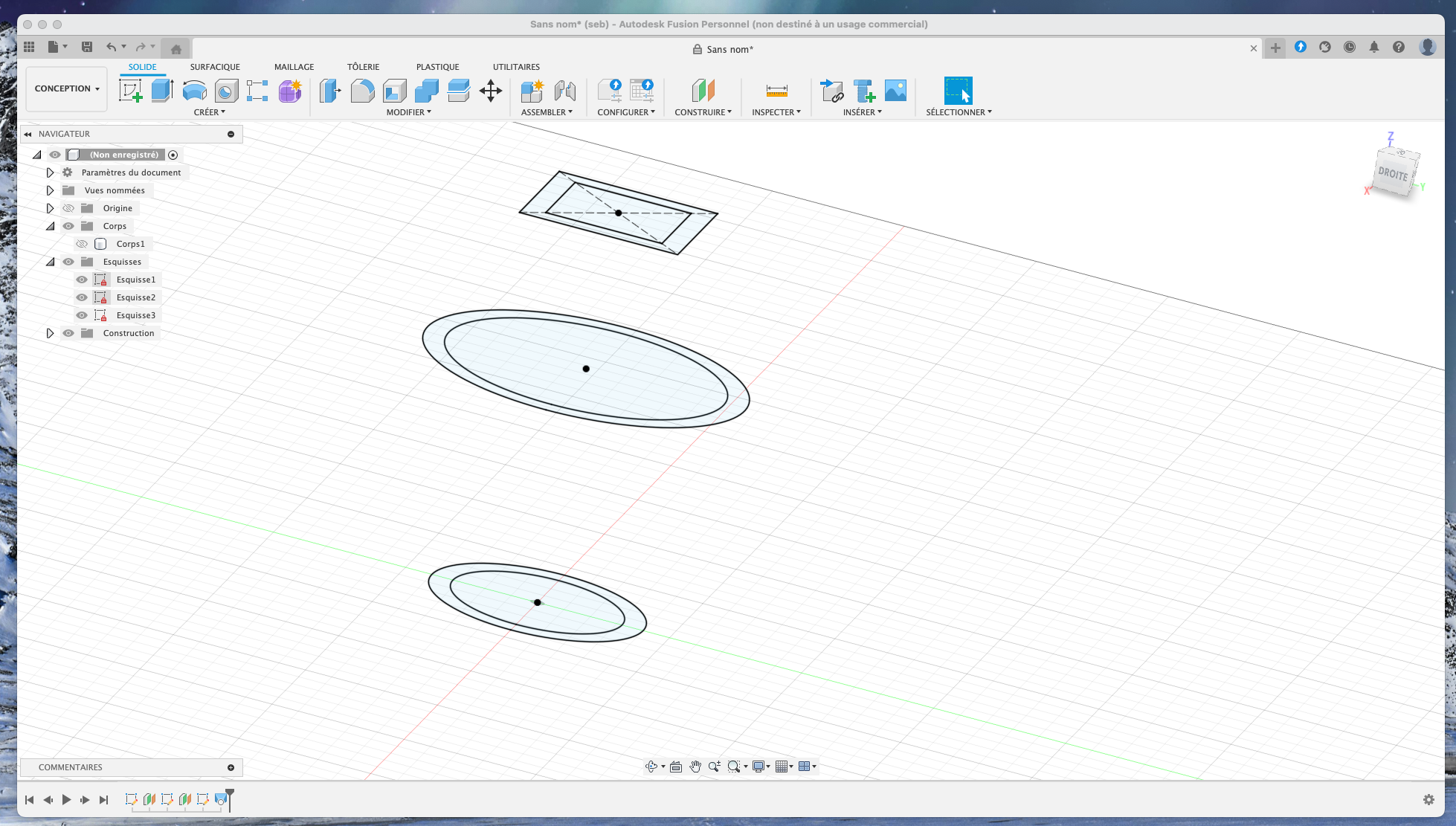

Éditer les 3 esquisses pour rajouter une forme via la fonction décalage.
1 - Fonction décalage.
2 - Sélectionner la forme à décaler.
4 - Saisir la distance de décalage, bien regarder le sens de décalage, nous voulons une nouvelle forme à l’intérieur donc nous avons mis -4.
Capto Capture 2025 02 23 01 16 00 PM
Capture decran 2025 02 23 a 13
Capture decran 2025 02 23 a 13
Capture decran 2025 02 23 a 13

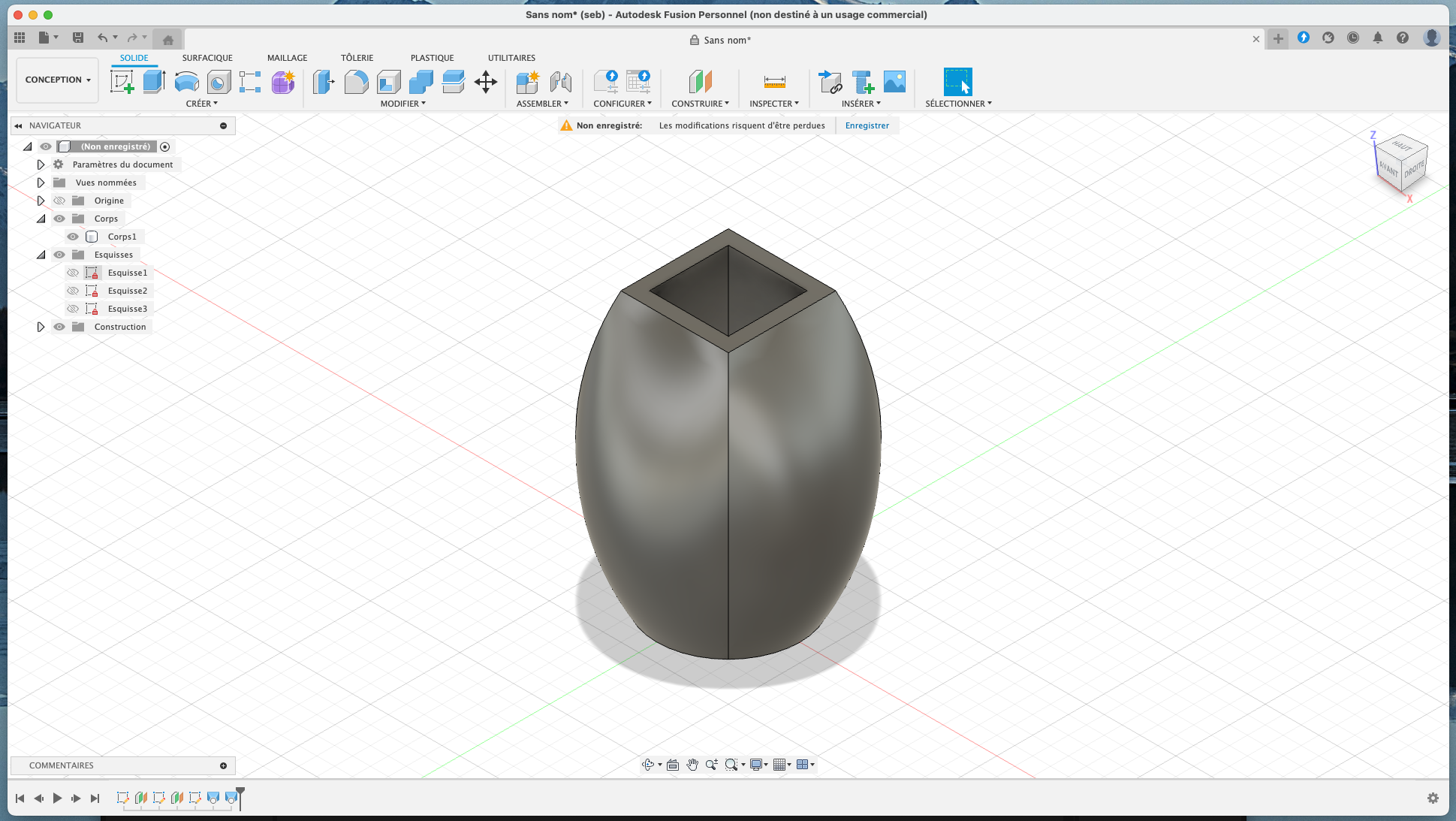

Pour finir nous affichant de nouveau le corps (1), nous vérifions que Opération est sur Couper (2) et nous validons avec OK (3).
Capture decran 2025 02 23 a 13
Dernier exemple
Nous partons d’une nouvelle mobilisation, nous créons une esquisse sur l’axe ZX.

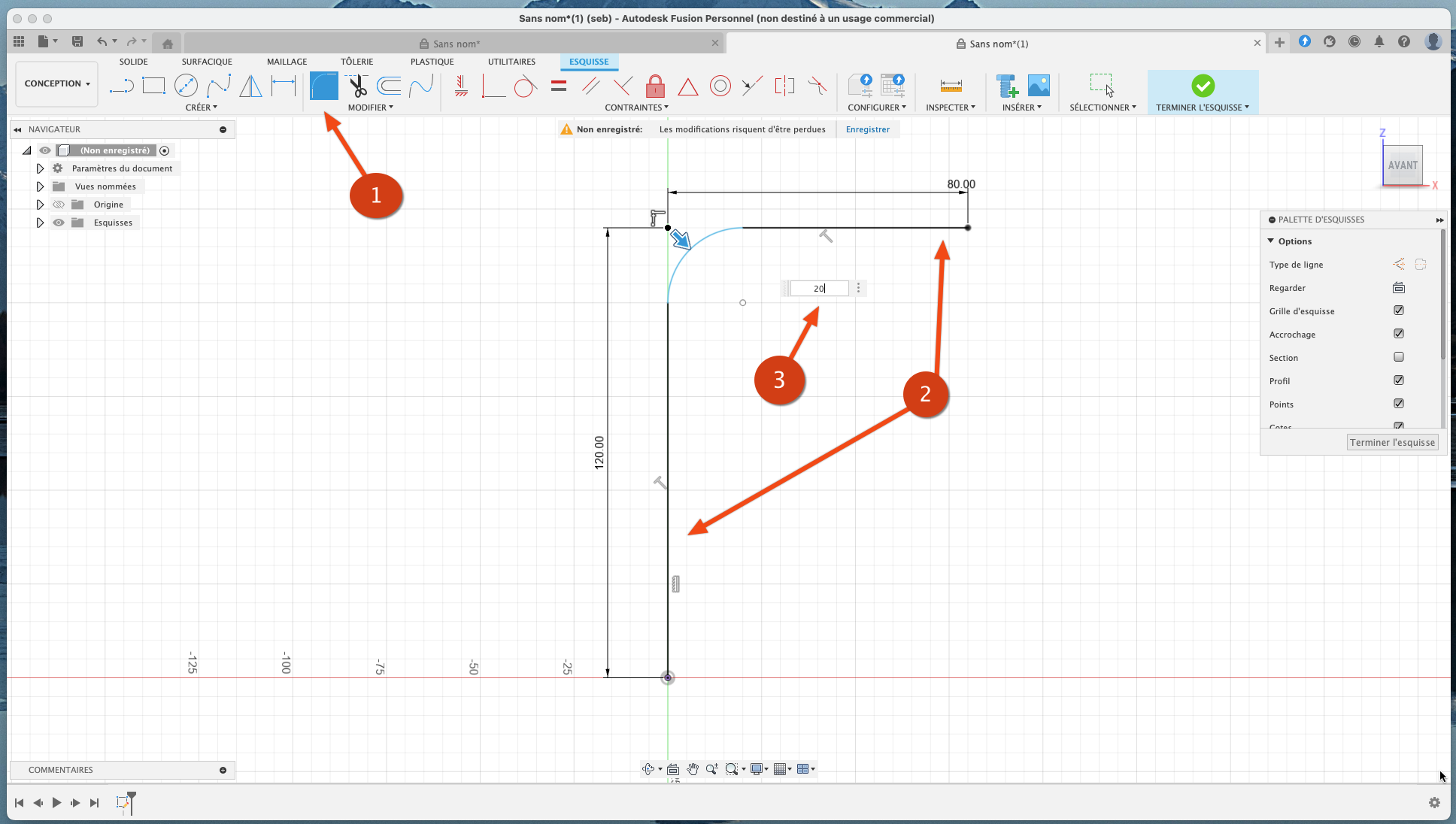

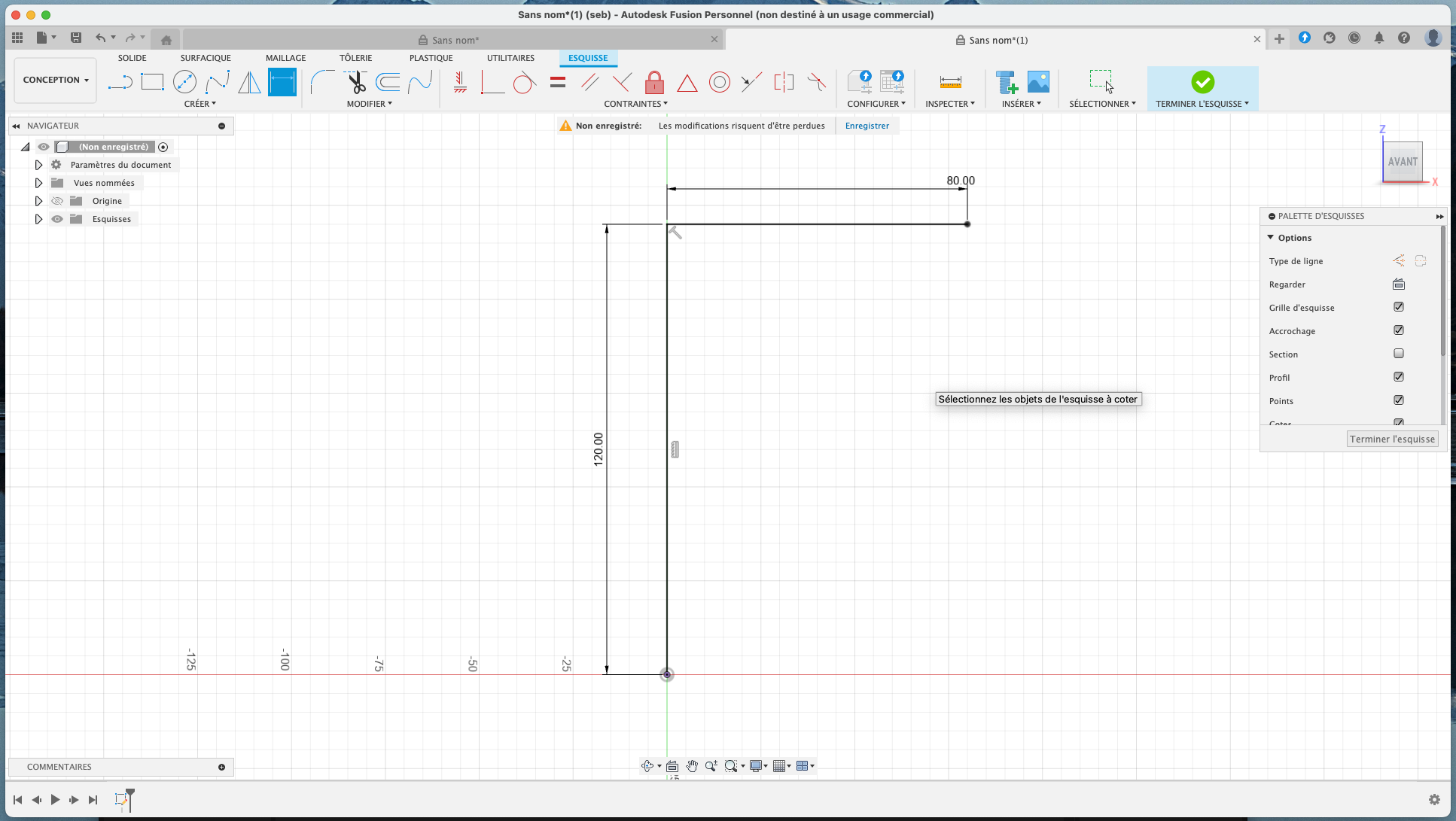

Nous traçons un trait de 120 mm et un second perpendiculaire de 80 mm.
Capture decran 2025 02 23 a 13
Capto Capture 2025 02 23 01 40 39 PM
Capto Capture 2025 02 23 01 40 39 PM

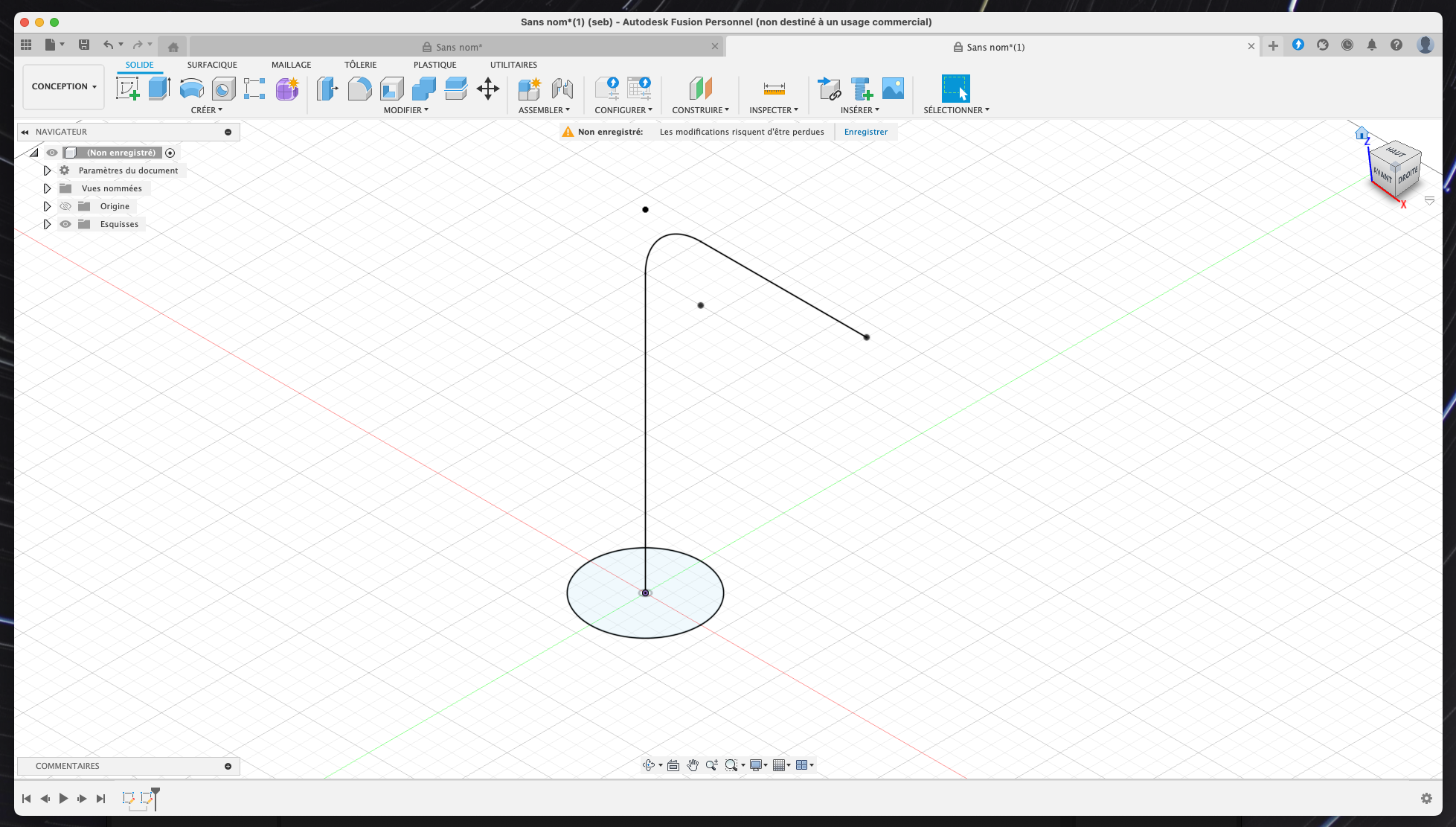

Vous quittez l’esquisse et vous en créez une nouvelle sur le plan YX, sur ce nouveau plan vous créé un cercle de 40 mm.
Capture decran 2025 02 23 a 14

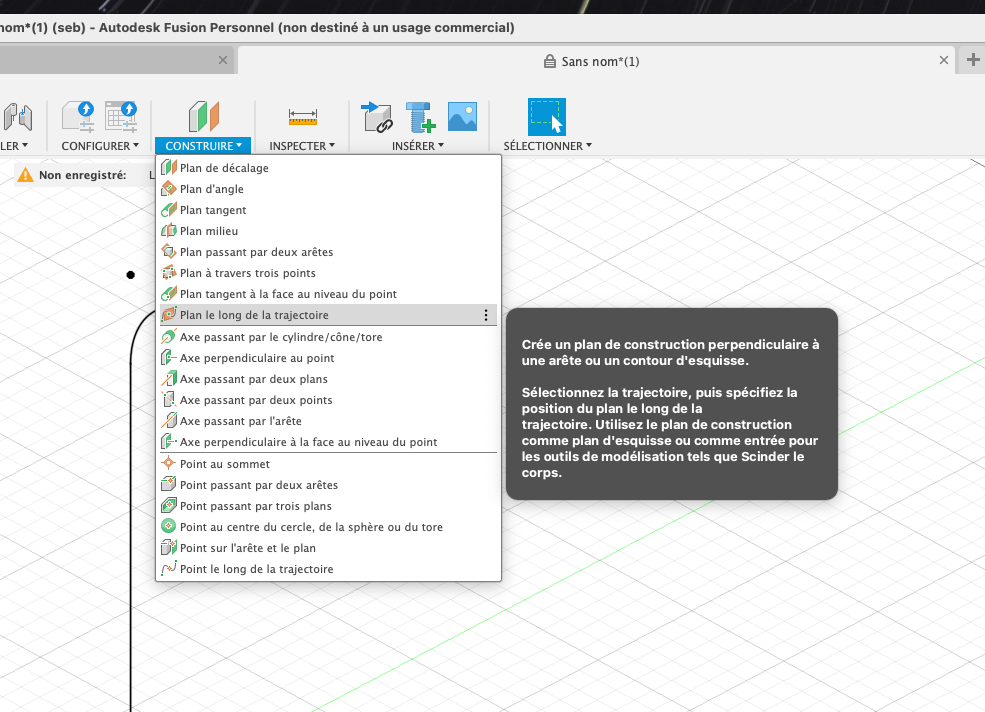

Nous allons créer un nouveau plan, non allons prendre la ligne que nous avons créée comme trajectoire pour ce nouveau plan, pour cela nous allons utiliser la fonction : Plan le long de la trajectoire, cette fonction ce trouve dans le menu CONTRUIRE.
Capture decran 2025 02 23 a 14

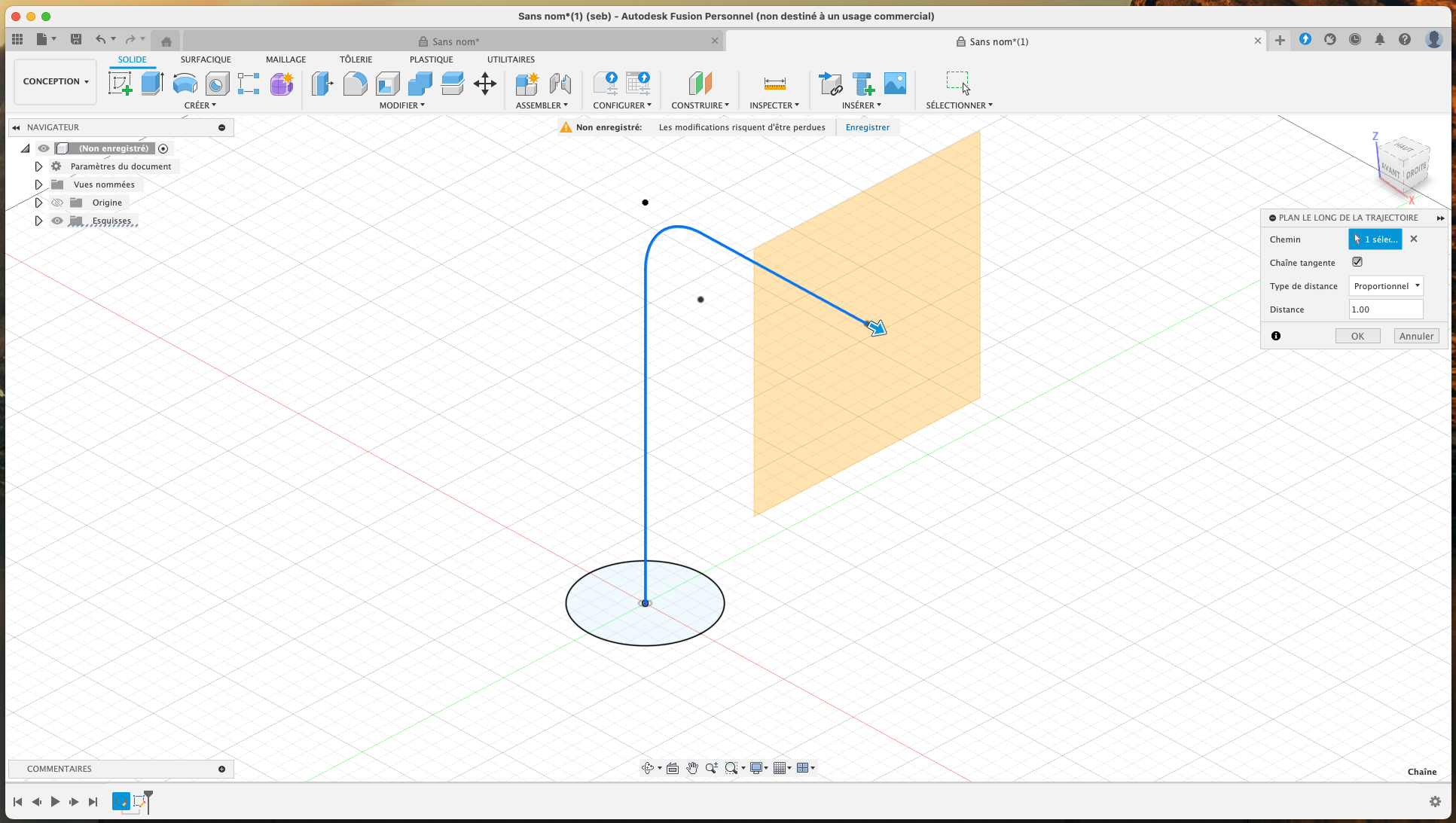

Sélectionner la ligne comme chemin et amener le nouveau plan à l’extrémité de la ligne.
Capture decran 2025 02 23 a 14
Capture decran 2025 02 23 a 14
Capture decran 2025 02 23 a 15
Capture decran 2025 02 23 a 15

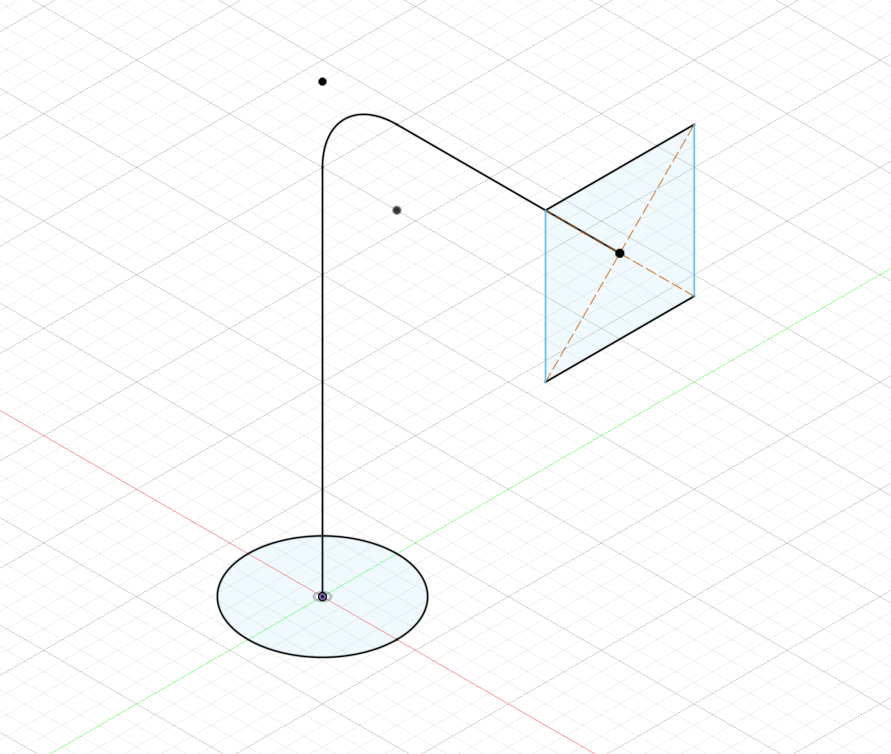

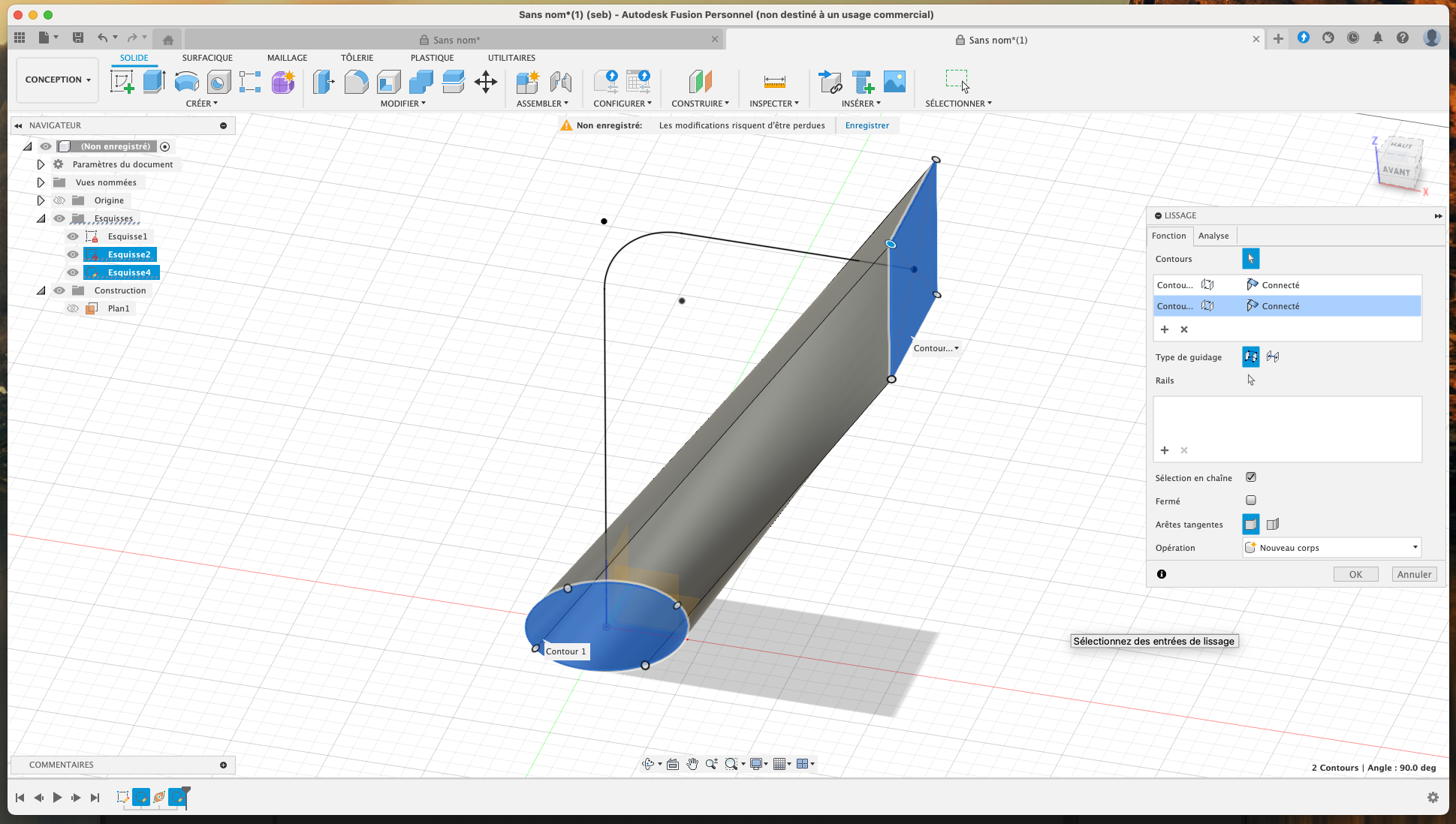

Cela ne donne pas ce qu’on voudrait, car on veut que le lissage suive le chemin que nous avons créé.
Capto Capture 2025 02 23 03 04 29 PM

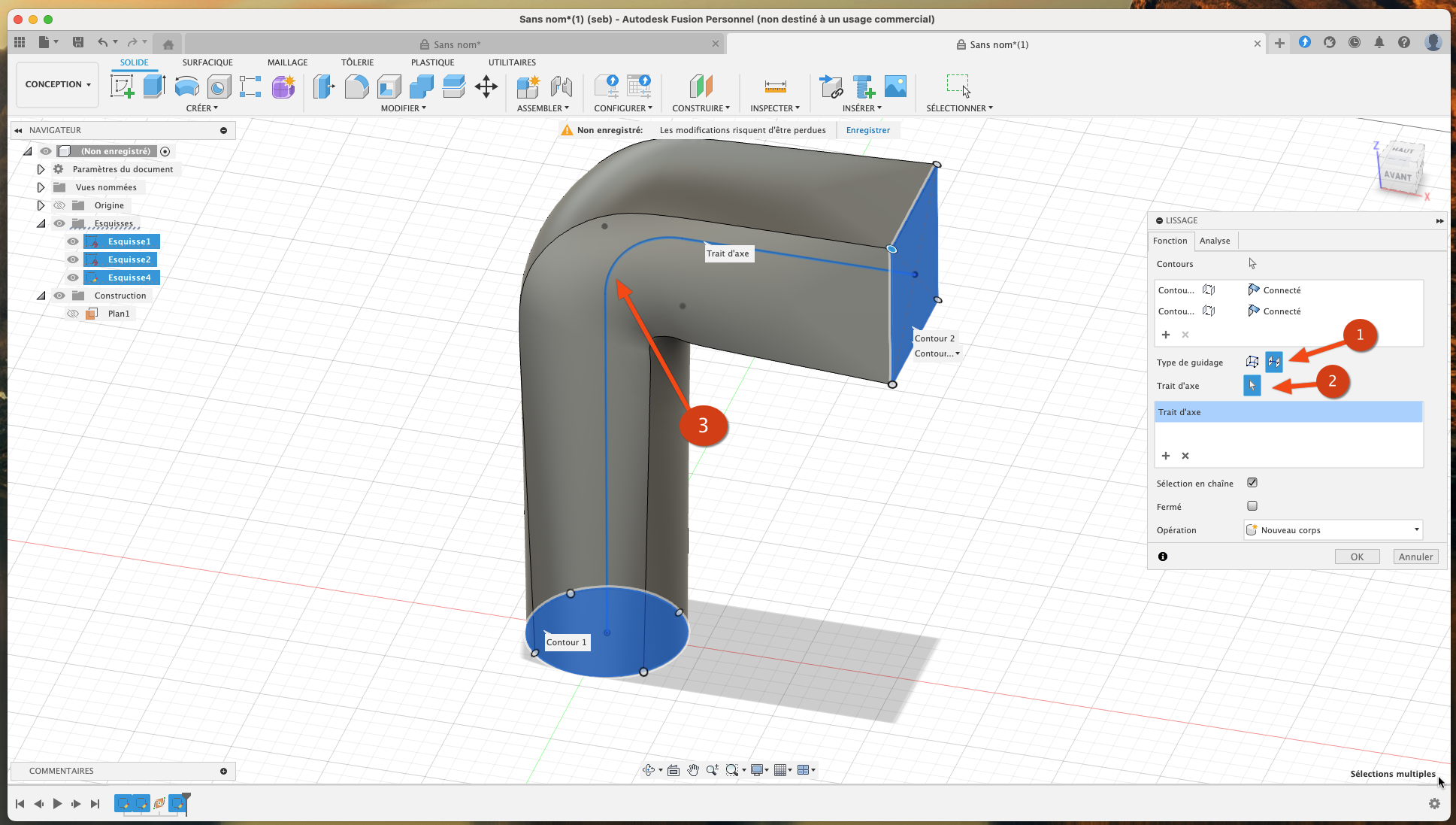

1 — Dans « Type de guidage », sélectionnez « Trait d’axe ».
2 - Sélectionner la flèche dans trait d’axe
3 - Sélectionner notre chemin.
le lisage va suive le chemin qu’on a créé pour lui.
